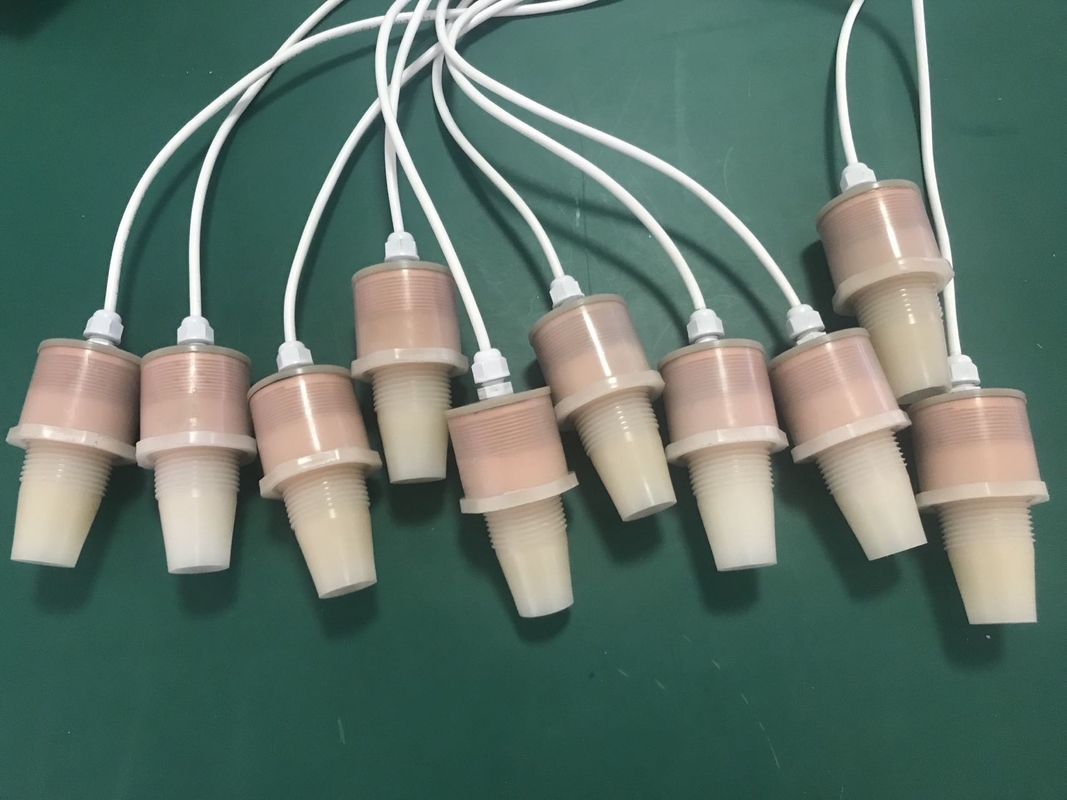

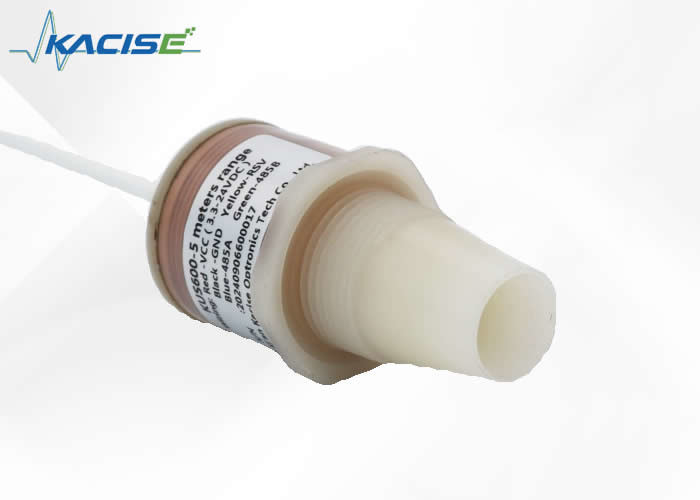

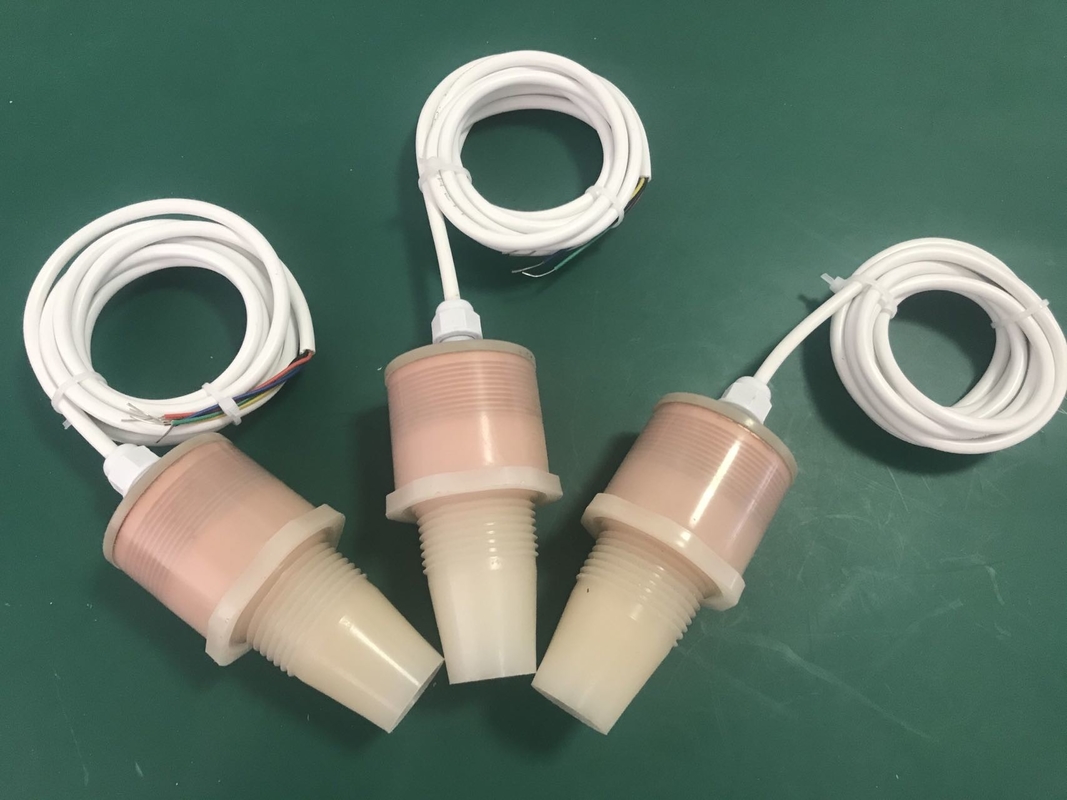

Compteur de niveau d'eau à ultrasons 6 V avec sortie RS485 et mesure de niveau de liquide de haute précision de 5 m

Modèle : KUS600

Plage de mesure

600... 5000 mm.

La distance de mesure peut atteindre 6 mètres si l'alimentation est de 24V.

Angle mort

600 millimètres

Tension d'alimentation

3,3 ... 24 VCC, ondulation 10 % SS

Courant d'alimentation à vide I0

Période active ≤ 20 mA et ≤ 0,3 mA pendant le temps de sommeil

Signal de sortie

0-10V. Sortie analogique 0-3V 0-5V /4-20mA/NPN/PNP/RS485.

Précision des mesures

≤1 %PE

Compensation de température

Oui

Résolution de portée

0,1 mm ;

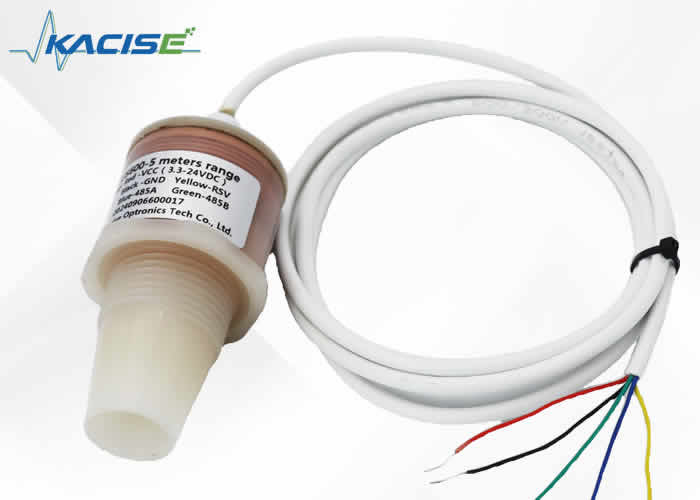

Connexion électrique

Câble à 5 conducteurs (sortie analogique), câble à 6 conducteurs (sortie de commutation) ;

Classe de protection

IP68

matériau de la coque

PVC/PVDF/PTFE/ABS

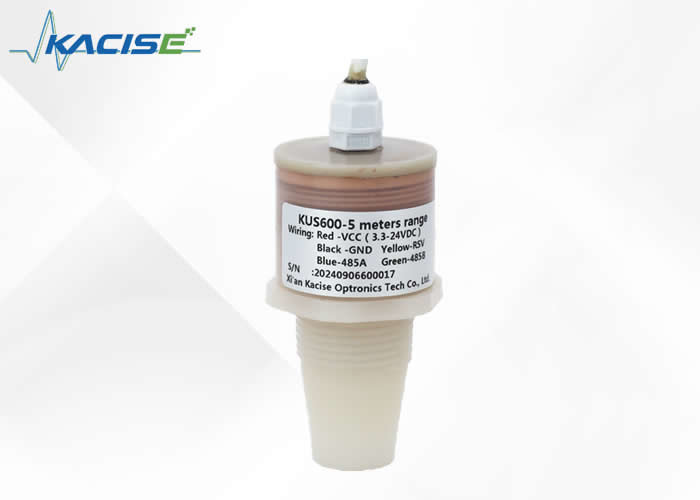

Rouge

1

Alimentation

Noir

2

GND

Jaune

3

Sortie analogique

Le 600B fonctionnera en mode 1 ou 0 et ne pourra pas fonctionner en mode d'économie d'énergie si la sortie analogique 4-20 mA, 0-3,3 V 0-5 V est utilisée.

Bleu

4

RS485A+

TTL-TXD pour le signal de sortie ttl

Vert

5

RS485B-

TTL-RXD pour signal de sortie ttl

Rouge

1

Alimentation

Noir

2

GND

Jaune

3

Sortie de commutation

Courant de charge 1A @ 60V

Blanc

4

Sortie de commutation

Brun

5

RS485A+

TTL-TXD pour le signal de sortie ttl

Vert

6

RS485B-

TTL-RXD pour signal de sortie ttl

600

Personnalisé

Personnalisé

Logiciel

Sortie de commutation (configurable en ligne pour NPN ou PNP)

mA

Sortie 3 fils 4-20 mA

10V

La sortie est Vout 0-10V

5V

La sortie est Vout 0-5V La plage d'alimentation est d'au moins 5,0

3,3 V

La sortie est Vout 0-3,3 V La plage d'alimentation est d'au moins 3,3

RS485

La sortie est RS485

Durée de vie

Sortie UART TTL

XXXmm

Xxx mm est la plage maximale pouvant être détectée, la longueur par défaut est de 1 mètre

KUS

600

RS485

5000mm
