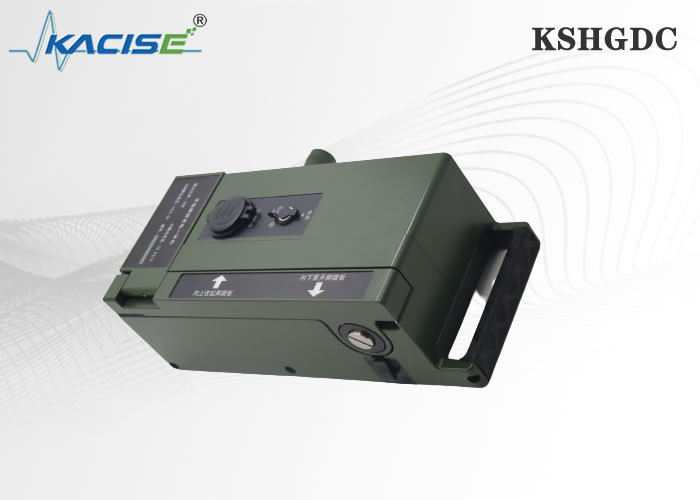

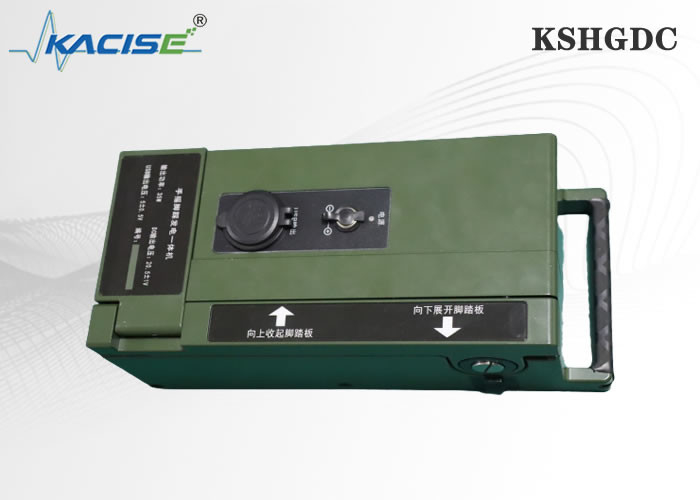

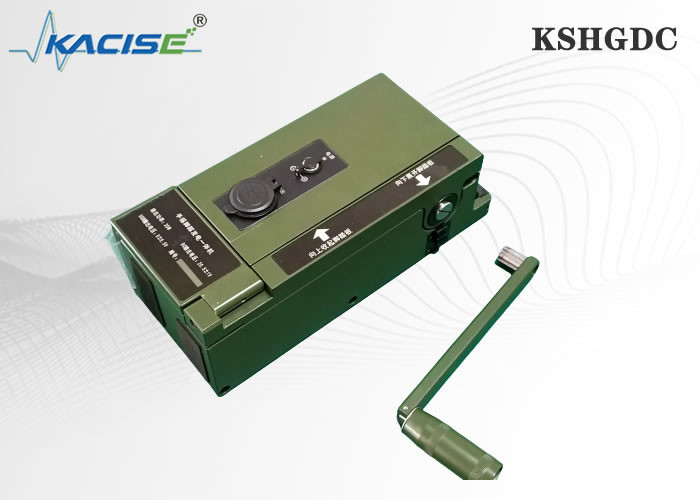

Générateur à manivelle militaire KSHGDC
1.Description générale
1.1 Application
Ce générateur manuel est une source d'alimentation en courant continu émergente pour le chargement de la radio et de la batterie avec une tension de 16,8 V et 5 V.Il peut fournir de l' électricité en continu fonctionner en charge flottante la batterie de stockage pour les urgences militaires.
Caractéristiques du produit:
- Alimentation du matériel à tout moment à la main sur le terrain
- La puissance totale est supérieure à 10 W, de petite taille et de grande puissance
- Fournir une sortie 12V et une sortie USB 5V pour alimenter divers appareils
- Une coque entièrement en alliage d'aluminium, plus solide et plus fiable
- Toute la machine est de moins de 600g, plus portable
1.2 Principales spécifications
Paramètres principaux
| Caractéristique |
Définition |
Nom de l'entreprise |
| Capacité de charge |
Le régulateur doit être équipé d'un système de régulation de la tension. |
|
| Capacité de sortie |
14Pour les appareils à commande numérique |
|
| Valeur de la pince de la tension de sortie |
29Vdc |
La tension de sortie est positivement corrélée avec la vitesse de marche |
| Vitesse de mise en marche |
90 à 150 tours/min (normalement) |
Contrôler la vitesse de marche pour s'assurer que le vert est allumé; cela signifie que le générateur fonctionne dans les conditions de travail appropriées |
| Voltage de sortie |
Commande de 12 à 24 V |
|
| Puissance de sortie |
60W normaux, 80W maximum |
|
| la tension éclaboussure |
25 mV |
|
| Résultats- Vousla tension fluctuationselon la charge variable |
10% de la productionvaleur nominale ut (max) |
|
| La vie professionnelle |
1200 heures nominales |
|
| Protection contre le court-circuit de sortie |
Soutenue |
|
| Environnement d'application |
Température: -40°C+70°C.
Humidité relative: 0% à 95% (40°C).
Vibration:50,5 à 200 Hz @ 1,5 g
|
Protégé contre la pluie |
| Taille |
le corps 145 mm x 85 mm x 70 mm. |
Poids 1,8 kg (avec manivelle) |
| Encastrement: 800 mm × 430 mm × 285 mm |
Poids 2,8 kg (avec manivelle) |
1.3 Le paquet de livraison est composé
| Nom de l'article |
Quantité |
Nom de l'entreprise |
| Corps du générateur |
1 pour cent |
|
| Cadre intégré |
1 pour cent |
|
| câble de transmission de puissance |
1 pour cent |
La longueur du câble est de 3 câbles de base pour 2 sorties et une boucle commune. |
| Ceinture d'épaule |
1 paire |
|
Un générateur, un câble d'alimentation avec des prises dans un sac en toile.
2 Principes de fonctionnement
Ce générateur manuel est actionné par la main-d'œuvre. par le biais de l'engrenage, il produit la force motrice pour rendre le générateur d'aimant permanent synchrone pour générer de l'énergie.après rectification par diode de silicium, filtrée par des condensateurs puis régulée par un régulateur de série de transistors, est convertie en tension de sortie en courant continu uniforme.
2.1 Transmission de l'engrenage
La puissance de ce générateur manuel est transmise par trois engrenages en série, la puissance des poignées est transmise à l'arbre d'engrenage du rotor du générateur et le fait tourner le rotor.Le rapport de transmission total I=Il xI2=7.46x6.71 =50 Comme la vitesse de marche est de 11 Or/min, la vitesse du rotor du générateur est d'environ 3000 r/min.
2.2 Le générateur.
La structure du générateur est de type out-rotor; le stator se compose d'enroulements distribués en 3 phases et en pente en connexion étoile.Le rotor est fait de terres rares aimant permanent est en forme d'étoile et huit pôlesLorsque les poignées sont tournées, il y a un mouvement relatif du champ magnétique par rapport au stator,et une tension alternante en 3 phases est induite dans l'enroulement du stator avec une fréquence d'environ 200 Hz.
2.3 Partie du circuit
Le circuit est constitué d'un rectificateur de type pont à 3 phases et d'un filtre à condensateur.L'affichage numérique indique l'état de fonctionnement, y compris la tension et le courant. Contrôlez la vitesse d'allumage pour maintenir l'indicateur vert allumé pendant l'allumage de la manivelle, le jaune allumé devrait accélérer et le rouge allumé pour réduire la vitesse de l'indicateur.
2.4 Méthode de protection
Ce générateur est équipé d'un circuit de protection contre la surtension pour limiter la tension d'entrée du régulateur et la tension de sortie de charge à 29V±0.5V et pour éviter que l'instrument fourni ne soit endommagé par un tournage à grande vitesse et une tension élevée
