Alimentation à découpage WAGO 787-734

Alimentation à découpage WAGO 787-734

Introduction du produit

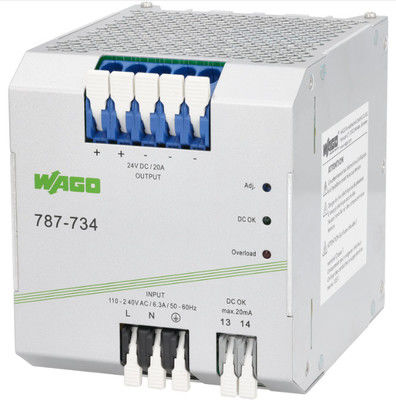

Le WAGO 787-734 est une alimentation à découpage haute performance conçue pour les applications industrielles, offrant une sortie 24 VDC stable à 20 A (480 W) avec une régulation de tension précise. Conçue pour la fiabilité dans les armoires de commande, elle dispose d'un refroidissement par convection naturelle pour un montage horizontal, d'une connexion sans outil via des borniers à circuit imprimé à levier et d'une isolation électrique conforme aux normes SELV (UL 60950-1) et PELV (EN 60204). L'alimentation prend en charge une large plage d'entrée (85–264 VAC/130–373 VDC), assure une faible ondulation (<100 mV), et comprend un contact DC OK pour la surveillance du système.

Caractéristiques du produit

Spécifications d'alimentation :

Sortie : 24 VDC (réglable 22–28 V), 20 A, 480 W.

Entrée : 85–264 VAC ou 130–373 VDC, 1 phase, 47–63 Hz (compatible 0 Hz).

Rendement : Facteur de puissance ≥0,94 (230 VAC) / ≥0,98 (115 VAC) avec PFC actif.

Performance et protection :

Précision : Écart de contrôle ≤1 %, ondulation résiduelle ≤100 mV (crête à crête).

Gestion des surcharges : Mode puissance constante (1,15–1,4x courant nominal), arrêt en cas de court-circuit avec redémarrage automatique.

Maintien secteur : ≥20 ms à 230 VAC pour la stabilité transitoire.

Conception et installation :

Refroidissement : Convection naturelle en cas de montage horizontal.

Connexion : Borniers à circuit imprimé à levier sans outil pour un câblage rapide.

Montage : Conception encapsulée pour une utilisation en armoire de commande.

Sécurité électrique et conformité :

Isolation : SELV (UL 60950-1), PELV (EN 60204).

Courant d'appel : ≤30 A ; courant de décharge ≤2 mA.

Surveillance et connectivité :

Contact DC OK : Signal de commutation sans rebond via optocoupleur pour l'indication de l'état du système.

Environnemental et physique :

Dimensions : 6,00 mm² (se référer à la fiche technique pour la taille exacte).

Fonctionnement : Adapté aux environnements industriels avec contrôle stable de la température.
