Positionneur de vanne électrique Koso EPB801 pour un positionnement précis

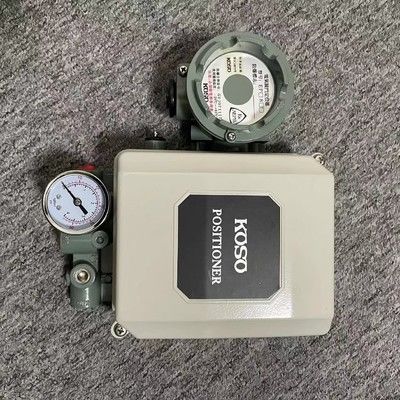

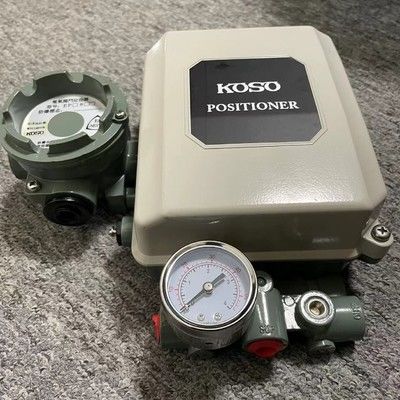

Positionneur de vanne électrique Koso EPB801

Introduction du produit

Le positionneur de vanne électrique Koso EPB801 est un accessoire essentiel pour les vannes de régulation pneumatiques, conçu pour réguler avec précision la position de la vanne dans les processus industriels. Il reçoit un signal d'entrée de 4 à 20 mA CC d'un contrôleur et le convertit en une sortie pneumatique pour actionner la vanne, tandis que la rétroaction mécanique de la tige de la vanne assure un suivi précis de la position. Le positionneur envoie des signaux électriques au système supérieur pour une surveillance en temps réel, ce qui le rend essentiel pour les systèmes de contrôle en boucle fermée. Avec un boîtier robuste en alliage d'aluminium et de multiples classifications antidéflagrantes, il convient à divers environnements industriels de -20°C à 80°C.

Caractéristiques du produit

Contrôle et rétroaction de précision :

Signal d'entrée : 4 à 20 mA CC standard (plages divisées : 4 à 12 mA/12 à 20 mA/10 à 50 mA pour les modèles EP-15/17/25/27).

Rétroaction mécanique : le déplacement de la tige est converti en signaux électriques pour la surveillance du système en temps réel.

Compatibilité polyvalente des actionneurs :

Course droite : 12 à 100 mm ; Course angulaire : 0 à 90 degrés.

Adaptable aux petits/grands actionneurs grâce à des stratégies de contrôle de charge et des ajustements du mécanisme de came.

Performances pneumatiques :

Pression de la source de gaz : 0,14 à 0,16 MPa ou 0,17 à 0,50 MPa.

Consommation de gaz : 5 NL/min à 0,4 MPa ; la conception de l'amplificateur à faible consommation d'énergie réduit la consommation d'énergie.

Précision et fiabilité :

Jeu : <1 % ; Zone morte : <0,4 % pour un positionnement précis de la vanne.

Caractéristiques de sortie : linéaire (configurable en ouverture rapide, pourcentage, etc., via le mécanisme de came).

Caractéristiques environnementales et de sécurité :

Plage de température : Antidéflagrant : -20 °C à 60 °C ; Standard : -40 °C à 80 °C.

Types antidéflagrants : modèles antidéflagrants et ordinaires disponibles.

Protection IP : Convient aux environnements difficiles avec une humidité relative ≤ 90 %.

Conception et installation :

Boîtier : alliage d'aluminium (poids : 3,5 kg).

Raccordement d'air : filetage ZG1/4 pour une intégration pneumatique facile.

Conversion de l'amplificateur : bascule facilement entre l'action positive/négative pour les actionneurs à simple effet.

Paramètres techniques et performances :

Signal d'entrée : Standard : 4-20 MADC.

Divisé : 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27.) ...

Impédance d'entrée : 250 Euro (4-20 MADC)100 Euro (10-50 MADC).

Course nominale : course droite : 12... 100 mm, Angle : 0-90 degrés ...

Pression de la source de gaz : 0,14-0,16 mpa 0,17-0,50 mpa.

Consommation de gaz : 5 NL/min (lorsque la pression du gaz est de 0,4 MPa) ...

Jeu : inférieur à 1 % zone morte : inférieur à 0,4 % .

Caractéristiques de sortie : linéaire (peut être modifié en ouverture rapide, telles que les caractéristiques en pourcentage) ...

Température ambiante : Type antidéflagrant -20-+ 60 °C type normal -40-+ 80 °C

Humidité relative : pas plus de 90 % ...

Type antidéflagrant : type antidéflagrant, type ordinaire. Interface de source d'air ZG1/4 ...

Matériau du boîtier : alliage d'aluminium. Poids : 3,5 kg

Caractéristiques du positionneur de vanne de la série EPB800 :

S'applique aux actionneurs de petite et grande capacité : adoptez la politique de missile de contrôle de charge, sélectionnez la politique de missile correspondante peut obtenir un positionneur adapté à l'actionneur.

la consommation de gaz est faible : la consommation d'énergie de l'amplificateur est faible, la capacité est grande.

Les caractéristiques de sortie peuvent être sélectionnées : car il existe un mécanisme de came dans le mécanisme de rétroaction, d'autres caractéristiques de sortie que les caractéristiques standard peuvent être sélectionnées.

4 modes de rétroaction divers modèle correspondant : tant que le remplacement du dispositif de came, peut être utilisé pour l'actionneur correspondant suivant.

* actionneur à course directe : standard-------------EPB8O1 * Actionneur à course angulaire : Standard----. EPB8 02, facilement converti en amplificateur de réaction : lorsqu'un actionneur à simple effet nécessite un contrôle de réaction, un amplificateur à action positive peut facilement être converti en un amplificateur à action négative.
