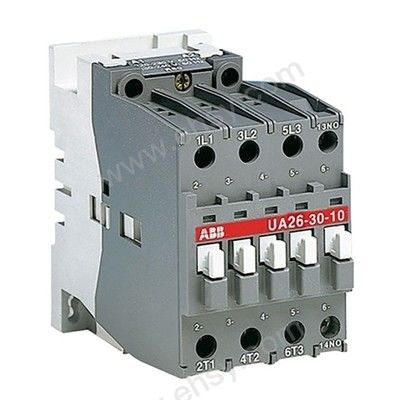

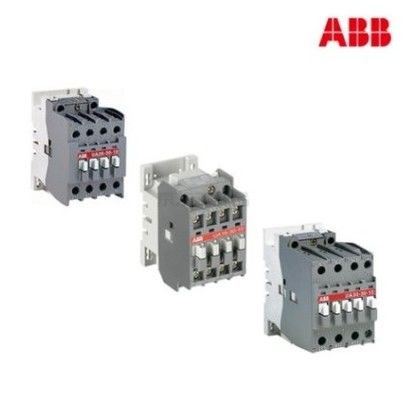

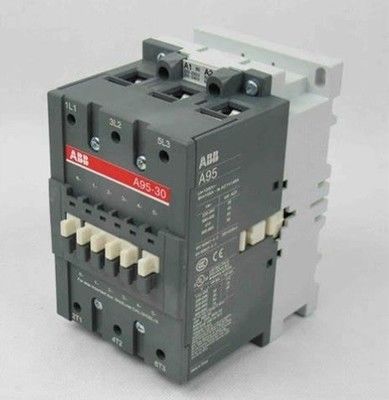

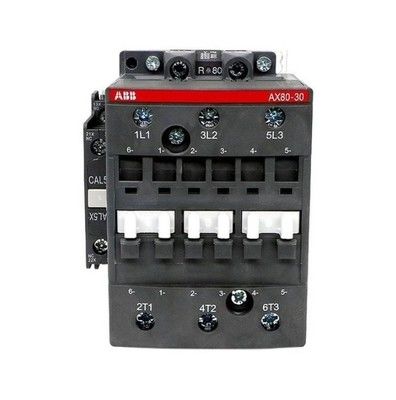

Contacteur de moteur série AX (Modèle AX 185~205A)
Présentation du produit
Le contacteur de moteur série AX (Modèle AX 185~205A) est un composant électrique robuste conçu pour la protection et le contrôle fiables des moteurs dans les applications industrielles. Conçu pour répondre aux normes CEI 60947, ce contacteur est doté de 3 contacts principaux NO et d'une configuration de contact auxiliaire 1 NO/1 NF, adaptée aux circuits principaux jusqu'à 1000V. Avec un courant de fonctionnement nominal de 185A (AC-3, 415V à 55°C), il assure une commutation de puissance efficace pour les moteurs jusqu'à 90kW. La conception durable du contacteur comprend un boîtier en plastique, une protection IP40 pour les bornes auxiliaires et une durabilité mécanique de 5 millions d'opérations, ce qui le rend idéal pour les environnements à usage intensif.
Caractéristiques du produit
Spécifications électriques :
Circuit principal : tension de fonctionnement nominale de 1000V, courant thermique conventionnel de 250A (Ith).
Classement AC-3 : 185A à 415V (55°C), supportant des moteurs jusqu'à 90kW.
Courant de tenue de courte durée : 1800A (1s), 1200A (10s) pour la protection contre les défauts.
Tension d'isolement et d'impulsion : 690V (Ui), 8kV (Uimp) pour la sécurité.
Configuration des contacts :
3 contacts principaux NO, 1 NO + 1 contacts auxiliaires NF pour la signalisation de contrôle.
Capacité de coupure/établissement nominale : 10x/8x Ie (AC-3) pour une commutation fiable.
Mécanique et environnemental :
Durabilité : 5 millions d'opérations mécaniques, 300 cycles/heure de commutation électrique.
Classe de protection : IP40 pour les bornes auxiliaires, adapté aux environnements industriels.
Plage de température : Fonctionne de -25°C à +70°C (bobine), de -40°C à +60°C (ambiante).
Dimensions physiques :
111,5 mm (L) x 162,3 mm (P) x 196 mm (H), poids net de 3,2 kg.
Bornes du circuit principal : Type barre pour un câblage sûr.
Circuit de commande :
Tension de la bobine : 400-415V (50Hz), 415-440V (60Hz), avec une tolérance de ±10%.
Fréquence de commutation mécanique : 3600 cycles/heure pour les cycles de service élevés.
Normes et certifications :
Conforme aux normes CEI 60947-4-1, VDE 0110 et EN 60529.
Certifié cUL et CE pour une utilisation industrielle mondiale.
Adéquation à l'application :
Idéal pour le contrôle des moteurs dans les pompes, les ventilateurs, les compresseurs et les systèmes de convoyeurs.
Prend en charge les variateurs de tension/fréquence avec des fonctions de protection contre les transitoires.
