Analyseur d'oxygène et d'humidité à zircone Yokogawa ZR22G, sortie 4-20mA
| Attribut |
Valeur |
| Signal de sortie |
4-20MA |
| Entrée de contact |
Deux points |
| Alimentation |
85 à 264 V CA ; 45 à 66 Hz |
| Plage de mesure |
0,01 à 100 % vol. O2 |
| Point fort |
Analyseur d'oxygène à zircone Zr22g, analyseur d'oxygène à zircone monocanal, analyseur d'humidité à zircone et oxygène |
Analyseur d'oxygène et d'humidité à zircone monocanal Yokogawa

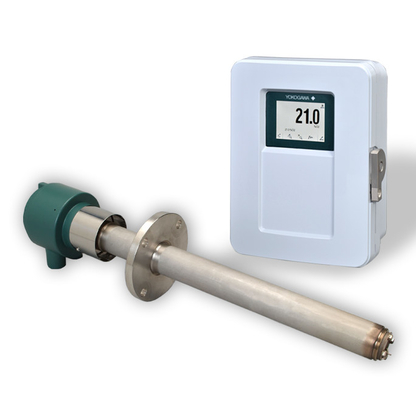

Cet analyseur est composé d'une sonde et d'un convertisseur, et il fonctionne à la fois comme un analyseur d'oxygène à zircone et un analyseur d'humidité à haute température.
Présentation du produit
En tant qu'analyseur d'oxygène à zircone, il est parfaitement adapté à la surveillance de la concentration d'oxygène dans les gaz de combustion des chaudières de grande ou petite taille, de divers fours industriels et des dispositifs de combustion. Il joue également un rôle dans le contrôle de la combustion à faible teneur en oxygène.
En tant qu'analyseur d'humidité à haute température à zircone (de type séparé), il est utilisé pour la mesure continue de l'humidité des gaz chauds dans les séchoirs qui dépendent de radiateurs électriques ou de gaz chauds comme source de chaleur. De plus, il trouve une application dans une gamme de processus de fabrication impliquant des humidificateurs et des séchoirs, aidant à la mesure et au contrôle de l'humidité pour améliorer la productivité dans ces domaines.
Les scénarios d'application spécifiques incluent :
Pour l'analyseur d'oxygène à zircone : chaudières de grande, moyenne ou petite taille (utilisées pour l'électricité, le mazout lourd, le gaz, le charbon, etc.) et divers fours industriels (tels que les fours de chauffage au pétrole/acier, les fours à charbon, etc.).
Pour l'analyseur d'humidité à haute température à zircone : le processus de coloration dans les usines textiles, le processus de durcissement à la vapeur pour les produits en béton, divers processus de fabrication et de séchage de matériaux de construction, de bois, d'aliments, etc., et divers processus de fabrication et d'humidification de produits alimentaires.
Caractéristiques du produit
- Le convertisseur ZR802G est équipé d'un affichage numérique qui affiche non seulement la concentration d'oxygène, mais également la température de la cellule et la force électromotrice de la cellule.
- Il comprend une interface homme-machine (IHM) avec un fonctionnement sur écran tactile facile à utiliser, ce qui rend l'opération plus pratique.
- Il a deux fonctions, servant à la fois d'analyseur d'oxygène et d'analyseur d'humidité à haute température, répondant à divers besoins de mesure.
- Les analyseurs d'humidité à haute température à zircone de type séparé peuvent mesurer en continu l'humidité des gaz chauds, ce qui est bénéfique pour améliorer la productivité dans les domaines d'application pertinents.
Paramètres du produit
Spécifications techniques en un coup d'œil
| Objet de mesure |
Analyseur d'oxygène : concentration d'oxygène dans les gaz d'échappement de combustion et les gaz mixtes
Analyseur d'humidité : vapeur d'eau (en % vol.) dans les gaz mixtes (air et vapeur d'eau) |
| Système de mesure |
Système à zircone (détecteur ZR22G) |
| Plage de mesure |
O2 : 0,01-100 % vol.
H2O : 0-100 % vol.
Rapport de mélange : 0-1,000 kg/kg |
| Communication numérique |
HART7 (AO1, 250 à 550 Ω)
Ethernet (Modbus TCP)
RS-485 (Modbus RTU) |
| Répétabilité |
O2 : ± 0,5 % de l'E. T. (plage de 0 à 5 % vol. O2 ou plus et inférieure à 0 à 25 % vol. O2)
O2 : ± 1 % de l'E. T. (plage de 0 à 25 % vol. O2 ou plus et jusqu'à 0 à 100 % vol. O2)
H2O : ± 1 % vol. H2O (pression du gaz d'échantillon de 2 kPa ou moins) |
| Linéarité |
O2 : ± 1 % de l'E. T. (plage de 0 à 5 % vol. O2 ou plus et inférieure à 0 à 25 % vol. O2)
O2 : ± 3 % de l'E. T. (plage de 0 à 25 % vol. O2 ou plus et inférieure à 0 à 50 % vol. O2)
O2 : ± 5 % de l'E. T. (plage de 0 à 50 % vol. O2 ou plus et jusqu'à 0 à 100 % vol. O2)
H2O : ± 2 % vol. H2O (pression du gaz d'échantillon : dans ± 0,49 kPa)
H2O : ± 3 % vol. H2O (pression du gaz d'échantillon : 2 kPa ou moins) |
| Dérive |
O2 : Zéro et étendue ± 2 % de l'E. T. /mois
H2O : Zéro et étendue ± 3 % vol. H2O /mois |
| Temps de réponse |
Réponse de 90 % en moins de 5 secondes. |
