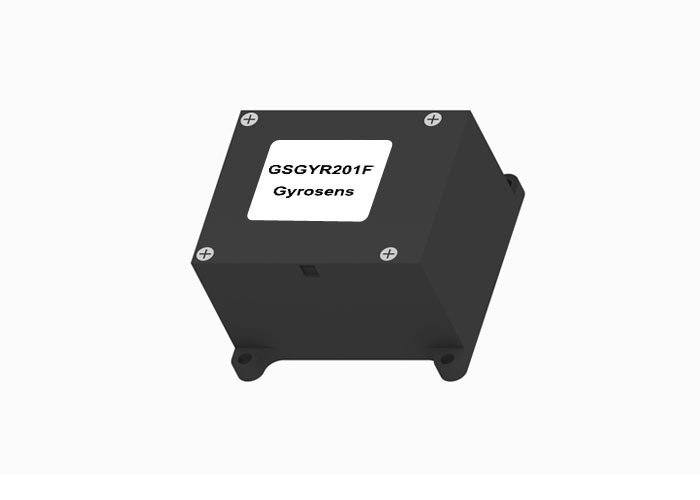

GSGYR201F Gyroscope à fibre optique à 2 axes, taille compacte 64×60×40mm et faible consommation d'énergie <4W pour la navigation inertielle

GSGYR201F Gyroscope à fibre optique à 2 axes, taille compacte 64×60×40mm et faible consommation d'énergie <4W pour la navigation inertielle

Gyroscope à fibre optique à 2 axes

Capteur gyroscopique électronique de taille compacte

Capteur de vitesse angulaire inertielle à faible consommation

Lieu d'origine:

CHINE

Nom de marque:

Gyrosens

Certification:

CE

Numéro de modèle:

GSGYR201F

Nous contacter

Demandez un devis

GSGYR201F Gyroscope à fibre optique à 2 axes, taille compacte 64×60×40mm et faible consommation d'énergie <4W pour la navigation inertielle

Détails du produit

Nombre d'essieux:

2

Taille:

64×60×40mm

Sortir:

RS422

Courant d'alimentation:

>1,5A

Puissance (-45°C~+70°C):

<4W

Puissance (25°C):

<3W

Tension d'alimentation:

+5 V CC

Mettre en évidence:

Gyroscope à fibre optique à 2 axes

,

Capteur gyroscopique électronique de taille compacte

,

Capteur de vitesse angulaire inertielle à faible consommation

Conditions de paiement et d'expédition

Quantité de commande min

1pcs

Détails d'emballage

Chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des packages standard

Délai de livraison

5-8 jours de travail

Conditions de paiement

L / C, D / A, D / P, T / T, Western Union, Moneygram

Capacité d'approvisionnement

1000 pièces / pièces par semaine négociables

Produits connexes

Un bon prix. GSGYR202F Gyroscope à fibre optique avec dérive aléatoire faible <0.1°/√h, stabilité de polarisation <2°/h et sensibilité magnétique de polarisation <0.5°/h/Gs en ligne

GSGYR202F Gyroscope à fibre optique avec dérive aléatoire faible <0.1°/√h, stabilité de polarisation <2°/h et sensibilité magnétique de polarisation <0.5°/h/Gs

Obtenez le meilleur prix

Un bon prix. GSGYR201F Gyroscope à fibre optique à 2 axes, taille compacte 64×60×40mm et faible consommation d'énergie <4W pour la navigation inertielle en ligne

GSGYR201F Gyroscope à fibre optique à 2 axes, taille compacte 64×60×40mm et faible consommation d'énergie <4W pour la navigation inertielle

Obtenez le meilleur prix

Un bon prix. Gyroscope à fibre optique mono-axe GSGYR114F avec alimentation unique 5V, sortie RS422 et taille compacte de 98×98×35mm en ligne

Gyroscope à fibre optique mono-axe GSGYR114F avec alimentation unique 5V, sortie RS422 et taille compacte de 98×98×35mm

Obtenez le meilleur prix

Un bon prix. Gyroscope à fibre optique à axe unique GSGYR112F avec taille 60 × 60 × 30 mm, sortie RS422 et temps de démarrage de 1 s en ligne

Gyroscope à fibre optique à axe unique GSGYR112F avec taille 60 × 60 × 30 mm, sortie RS422 et temps de démarrage de 1 s

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Gyroscope à fibre optique GSGYR201F

Présentation du produit

Le GSGYR201F est un capteur de vitesse angulaire inertiel basé sur l'effet Sagnac optique, conçu pour mesurer la vitesse angulaire de rotation le long de son axe sensible. Il utilise un circuit de détection numérique en boucle fermée pour extraire les différences de chemin optique causées par la vitesse angulaire externe, convertissant ces signaux en mesures précises grâce à des techniques avancées de modulation et de démodulation.

Principales fonctionnalités

Se compose d'une unité de détection de vitesse angulaire optique et d'une unité de détection de signal
Fournit des informations sur l'incrément angulaire sur deux axes et des données de température interne
Détection numérique en boucle fermée pour des mesures précises
Détection du signal de vitesse angulaire en temps réel

Principaux composants

Unité de chemin optique : comprend une source de lumière SLD, une bobine de fibre optique, un modulateur de phase optique intégré, un coupleur de fibre optique et un photodétecteur
Unité de circuit : circuit de commande de source lumineuse, circuit de détection et de contrôle du signal
Composants structurels du gyroscope

GSGYR201F Fiber Optic Gyroscope components diagram

Spécifications techniques

Paramètre	GSGYR201F	GSGYR201F-H
Nombre d'essieux	2	2
Tension d'alimentation	+5 V CC	+5 V CC
Puissance (25°C)	<3W	<3W
Puissance (-45°C~+70°C)	<4W	<4W
Courant d'alimentation	>1,5A	>1,5A
Sortir	RS422	RS422
Taille	646040mm	646040mm
Temps de démarrage	3s	3s
Biais	<1°/heure	<1°/heure
Stabilité du biais (25°C)	<1°/heure	<0,3°/heure
Sensibilité à la température de biais (1°C/min)	<1°/heure	<1°/heure
Répétabilité du biais	<1°/heure	<0,3°/heure
Sensibilité magnétique biaisée	<0,5°/h/Gs	<0,2°/h/Gs
Marche aléatoire	<0,1°/√h	<0,02°/√h
Non-linéarité du facteur d'échelle	<50 ppm	<50 ppm
Asymétrie du facteur d’échelle	<10 ppm	<10 ppm
Répétabilité du facteur d'échelle	<20 ppm	<20 ppm
Seuil	<0,3°/heure	<0,1°/heure
Résolution	<0,3°/heure	<0,1°/heure
Bande passante	≥500Hz	≥500Hz
Poids	170g±10g	200g±10g
Plage dynamique	±500°/s	±500°/s
Courant de démarrage	<1,5A	<1,5A
Température de fonctionnement	-45°C~+70°C	-45°C~+70°C
Température de stockage	-55°C~+80°C	-55°C~+80°C
Précision de la tension d'alimentation	<±5%	<±5%
Ondulation de puissance	<50mV	<50mV

Dimensions

GSGYR201F Fiber Optic Gyroscope dimensions diagram
