GSGYR202F Gyroscope à fibre optique avec dérive aléatoire faible <0.1°/√h, stabilité de polarisation <2°/h et sensibilité magnétique de polarisation <0.5°/h/Gs

Gyroscope à fibre optique à faible dérive aléatoire

Capteur gyroscopique électronique de stabilité de polarisation

Capteur de vitesse angulaire inertielle de sensibilité magnétique de polarisation

Lieu d'origine:

CHINE

Nom de marque:

Gyrosens

Certification:

Nous contacter

Demandez un devis

GSGYR202F Gyroscope à fibre optique avec dérive aléatoire faible <0.1°/√h, stabilité de polarisation <2°/h et sensibilité magnétique de polarisation <0.5°/h/Gs

Détails du produit

Temps de point fixe:

Marche au hasard:

<0,1°/√h

Sensibilité magnétique biaisée:

<0,5°/h/Gs

Répétabilité du biais:

<1°/heure

Sensibilité à la température de biais (1°C/min):

<2°/heure

Stabilité du biais (25°C):

<2°/heure

Biais:

<1°/heure

Mettre en évidence:

Gyroscope à fibre optique à faible dérive aléatoire

Capteur gyroscopique électronique de stabilité de polarisation

Capteur de vitesse angulaire inertielle de sensibilité magnétique de polarisation

Conditions de paiement et d'expédition

Quantité de commande min

1pcs

Détails d'emballage

Chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des packages standard

Délai de livraison

5-8 jours de travail

Conditions de paiement

L / C, D / A, D / P, T / T, Western Union, Moneygram

Capacité d'approvisionnement

1000 pièces / pièces par semaine négociables

Produits connexes

GSGYR324F Giroscope à fibre optique à trois axes en boucle fermée numérique à l'état solide avec alimentation simple à 5 V et stabilité de biais < 0,5°/h

Obtenez le meilleur prix

GSGYR201F Gyroscope à fibre optique à 2 axes, taille compacte 64×60×40mm et faible consommation d'énergie <4W pour la navigation inertielle

Obtenez le meilleur prix

Gyroscope à fibre optique GSGYR203F avec temps de démarrage de 3s, répétabilité du biais <0,5°/h et sensibilité thermique du biais <1°/h

Obtenez le meilleur prix

GSGYR202F Gyroscope à fibre optique avec dérive aléatoire faible <0.1°/√h, stabilité de polarisation <2°/h et sensibilité magnétique de polarisation <0.5°/h/Gs

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

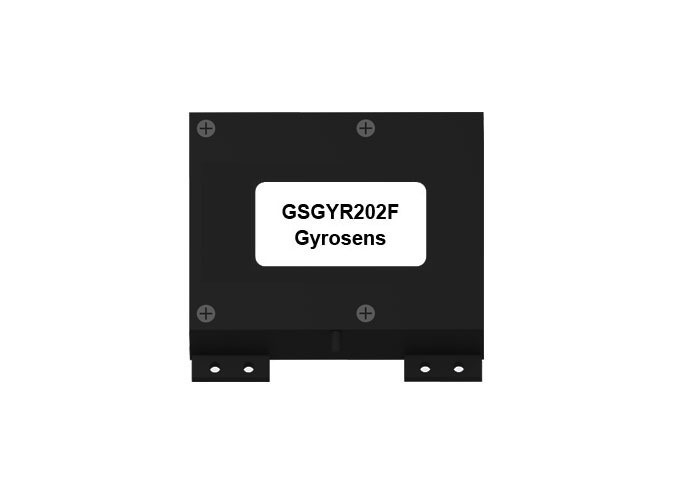

GSGYR202F gyroscope à fibre optique

Introduction du produit

Le GSGYR202F est un capteur de vitesse angulaire inertielle basé sur l'effet Sagnac optique, conçu pour mesurer la vitesse angulaire de rotation le long de son axe sensible.Il dispose d'un circuit de détection numérique en boucle fermée qui extrait les différences de trajectoire optique entre le sens des aiguilles d'une montre et le sens inverse de la propagation de la lumière, permettant la détection en temps réel de la vitesse angulaire par modulation, démodulation et contrôle de rétroaction en boucle fermée.

Principales caractéristiques

Composé d'une unité de détection de vitesse angulaire optique et d'une unité de détection de signal
Fournit des informations d'accroissement angulaire à double axe et des données de température interne
Détection numérique en boucle fermée pour des mesures précises
Détection en temps réel du signal de vitesse angulaire

Principaux composants

Unité de trajectoire optique:Source lumineuse SLD, bobine de fibre optique, modulateur de phase optique intégré, coupleur de fibre optique et photodétecteur
Unité de circuit:Circuit de conduite de la source lumineuse, circuit de détection et de commande du signal
Composants structurels:Casque et éléments de montage du gyroscope

Spécifications techniques

Paramètre	Les produits de la catégorie 1 doivent être présentés dans la catégorie 2 de la présente annexe.
Nombre d'essieux	2
Voltage de puissance	+5V de courant continu
Puissance (25°C)	3W
Puissance (-45°C+70°C)	< 4W
Courant d'alimentation	> 1,5 A
Produits	Résistance à la compression
Taille	70 × 65 × 25 mm
Temps d'exécution	3s
Les préjugés	Le taux de conversion est le même
Stabilité du biais (25°C)	< 2°/h
Sensitivité à la température de biais (1°C/min)	< 2°/h
Répétabilité des biais	Le taux de conversion est le même
Sensitivité magnétique au biais	Le taux d'élimination est de 0,05°/h/g
Une promenade aléatoire	Le taux de CO2 est supérieur à 0,1°/√h
Facteur d'échelle non linéaire	< 50 ppm
Asymétrie par facteur d'échelle	< 10 ppm
Répétabilité par facteur d'échelle	< 20 ppm
Le seuil	< 0,8°/h
Résolution	< 0,8°/h
Largeur de bande	≥ 500 Hz
Le poids	170 g ± 10 g
Dimension dynamique	± 500°/s
Courant de démarrage	Pour les véhicules à moteur
Température de fonctionnement	-45°C+70°C
Température de stockage	-55°C ≈ +80°C
Précision de la tension d'alimentation	< ± 5%
Le pouvoir de l' ondulation	Pour les appareils électroniques

Les dimensions
