Name: Capteur de pression de précision Honeywell avec précision d'étalonnage shunt <±0,2 % FSS Alimentation 9 Vcc à 28 Vcc et sortie 4 mA à 20 mA (Numéro de pièce : BP434)
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Modèle 434
Price: 152.00 USD
Availability: InStock

À la maison > produits > Capteur de pression de précision >

Capteur de pression de précision Honeywell avec précision d'étalonnage shunt <±0,2 % FSS Alimentation 9 Vcc à 28 Vcc et sortie 4 mA à 20 mA (Numéro de pièce : BP434)

Précision d'étalonnage shunt du capteur de pression de précision

Capteur de pression à raccordement Wing Union 9 Vcc à 28 Vcc

Capteur de pression Honeywell 4 mA à 20 mA

Nom de marque:

Honeywell

Numéro de modèle:

Modèle 434

Nous contacter

Demandez un devis

Capteur de pression de précision Honeywell avec précision d'étalonnage shunt <±0,2 % FSS Alimentation 9 Vcc à 28 Vcc et sortie 4 mA à 20 mA (Numéro de pièce : BP434)

Détails du produit

Précision de l'étalonnage du shunt:

<±0,2 % FSS

Tension d'alimentation:

9 VDC à 28 VDC

Signal de sortie:

4 à 20 mA

Sortie à la pression nul:

4 mA ± 0,2% FSS

Portée à grande échelle (FSS):

16 mA ±0,5 % FSS

Mettre en évidence:

Précision d'étalonnage shunt du capteur de pression de précision

Capteur de pression à raccordement Wing Union 9 Vcc à 28 Vcc

Capteur de pression Honeywell 4 mA à 20 mA

Conditions de paiement et d'expédition

Quantité de commande min

1pcs

Détails d'emballage

Chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des packages standard

Délai de livraison

5-8 jours de travail

Conditions de paiement

Moneygram, Western Union, T / T, L / C, D / A, D / P

Capacité d'approvisionnement

1000 pièces / pièces par semaine négociables

Produits connexes

Les produits de la série Honeywell 434/435/437 Wing Union Hammer Union sont des capteurs de pression (partie numéro: 060-F827-02/060-P187-04)

Obtenez le meilleur prix

Sensor de pression de précision Honeywell modèle 437 avec 9 Vdc à 28 Vdc Assemblage en acier inoxydable à tension d'alimentation et diaphragme humidifié Inconel X-750 ((Nom de pièce:BP437)

Obtenez le meilleur prix

Le modèle S de Honeywell (nombre de pièce: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Obtenez le meilleur prix

Honeywell Modèle TJE Mid (Numéro de pièce : 060-0741-08TJD)

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

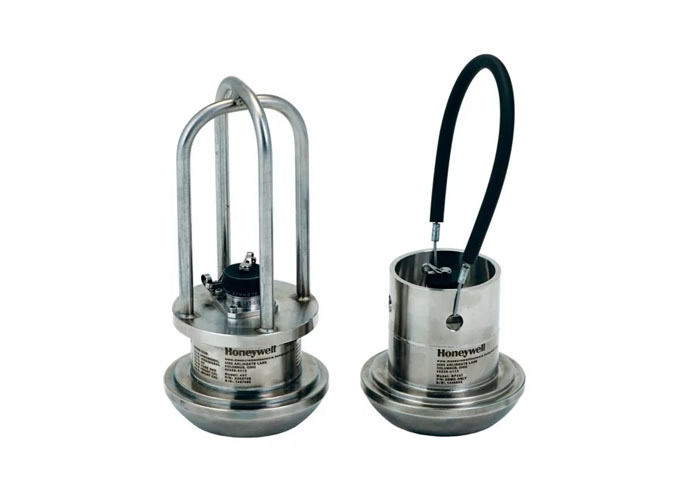

Honeywell Modèle 434

Code de commande : BP434EL,6,1AC,2AK,3J,6A,7AH,10J

Aperçu du produit

Les capteurs de pression à raccordement à ailettes/raccordement à marteau modèles 434/435/437 sont conçus pour les applications exigeantes dans l'industrie pétrolière et gazière, notamment les systèmes de stimulation et de circulation. Dotés d'un assemblage entièrement soudé en acier inoxydable avec membrane de capteur et raccord à ailettes intégrés, ces capteurs offrent une intégrité hermétique supérieure et minimisent les fuites de fluide par rapport aux conceptions en plusieurs parties.

Principaux facteurs de différenciation

Options de haute ou de précision standard pour des exigences système plus strictes
L'option d'étalonnage shunt améliore la configurabilité et la flexibilité
Approbation IEC Ex pour une utilisation en zone dangereuse en Asie-Pacifique, dans la région EMEA et par les garde-côtes américains
Cage de protection en option disponible
Construction soudée durable

Avantages client

Durable : Raccords compatibles Weco® Wing Union usinés à partir d'Inconel® X-750 ou d'Inconel® 718 conforme à la norme NACE en option pour les fluides abrasifs/corrosifs
Fiable : Assemblage entièrement soudé en acier inoxydable avec cotes de choc/vibration et membrane de détection de pression isolée
Précis : L'option de haute précision offre une confiance dans les valeurs de pression mesurées
Assistance mondiale : Fabrication et assistance dans le monde entier pour des solutions personnalisées

Applications

Acidification, collecteur d'étranglement, fracturation et cimentation, mesure pendant le forage (MWD), pompes à boue/diagraphie des boues, développement et extraction de nouveaux puits, forage pétrolier et gazier, camions de service et de ciment, colonne montante, stimulation, mesure de la tête de puits.

Spécifications techniques

Caractéristiques

Plages de pression : 0-5 000 psi à 0-20 000 psi (0-350 bar à 0-1 350 bar)
Haute précision ±0,1 % FSS BFSL (Modèle 435) ; précision standard ±0,2 % FSS BFSL
Orifices de pression standard et à large ouverture pour les fluides à haute viscosité
Pièces en contact avec le fluide en Inconel® X-750 ou en Inconel® 718 conforme à la norme NACE en option
Plusieurs options de connecteur électrique
Raccords de pression WECO® 1502, 2002, 2202
Option d'étalonnage shunt à 1 ou 2 fils
Protection RFI/EMI et homologation CE

Tableau 1. Spécifications de performance
Caractéristique	Paramètre
Plages de pression (Modèles 435/437)	0 psi à 20 000 psi ; 0 bar à 1 350 bar
Plages de pression (Modèle 434)	0 psi à 20 000 psi ; 0 bar à 1 350 bar
Précision	Haute précision : ±0,1 % FSS (Modèle 435) Précision standard : ±0,2 % FSS (Modèles 434/435/437)
Étalonnage	Étalonnage standard en 5 points : 0 %, 50 % et 100 % de la pleine échelle Options d'étalonnage spéciales en 10 et 20 points disponibles
Sortie	4 mA à 20 mA, deux fils
Résolution	Infinie

Tableau 2. Spécifications environnementales
Caractéristique	Paramètre
Température de fonctionnement	-40 °C à 125 °C [-40 °F à 257 °F]
Température de compensation	-40 °C à 85 °C [-40 °F à 185 °F]
Effet de température, zéro	< ±0,018 % FSS/°C [0,01 % FSS/°F]
Effet de température, portée	< ±0,018 % de la lecture/°C [0,01 % de la lecture/°F]
Effet de température, étanchéité	IP68 / NEMA 6P

Tableau 3. Spécifications mécaniques
Caractéristique	Paramètre
Fluide	Service corrosif et abrasif, Inconel® X-750 ou Inconel® 718 conforme à la norme NACE
Surcharge, sûre	150 % de la pression nominale à pleine échelle ou limite du raccord Weco® 1502
Surcharge, éclatement	250 % de la pression nominale à pleine échelle ou limite du raccord Weco® 1502
Orifice de pression	Raccord à ailettes Weco® 1502, 2002 et 2202, tuyau de 51 mm [2 po], extrémité mâle
Poids (environ)	4,85 lb [2,2 kg]

Tableau 6. Guide de commande (exemples de listes)
Code de commande	Description
BP434EL,6,1AC,2AK,3J,6A,7AH,10J	Modèle 434, 20 000 psi, précision ±0,2 % FSS, compensation de température de -40 °C à 85 °C [-40 °F à 185 °F], 4 mA à 20 mA à deux fils intrinsèquement sûr, étalonnage shunt à deux fils, connecteur Bendix PT à 6 broches, membrane en contact avec le fluide en Inconel® 718
