Name: Le modèle S de Honeywell (nombre de pièce: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Modèle S
Price: 152.00 USD
Availability: InStock

À la maison > produits > Capteur de pression de précision >

Le modèle S de Honeywell (nombre de pièce: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Capteur de pression de précision Honeywell

Détecteur de pression Honeywell modèle S

capteur de pression avec garantie

Nom de marque:

Honeywell

Certification:

Numéro de modèle:

Modèle S

Nous contacter

Demandez un devis

Le modèle S de Honeywell (nombre de pièce: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Détails du produit

Diaphragme mouillé:

10e. Iconel X-750

Choc et vibration:

44a. Résistance aux chocs et aux vibrations

Précision:

1,0 % pleine échelle6

Non-linéarité et hystérésis:

1,0 % pleine échelle2

Mettre en évidence:

Capteur de pression de précision Honeywell

Détecteur de pression Honeywell modèle S

capteur de pression avec garantie

Conditions de paiement et d'expédition

Quantité de commande min

1pcs

Détails d'emballage

Chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des packages standard

Délai de livraison

5-8 jours de travail

Capacité d'approvisionnement

1000 pièces / pièces par semaine négociables

Produits connexes

Les produits de la série Honeywell 434/435/437 Wing Union Hammer Union sont des capteurs de pression (partie numéro: 060-F827-02/060-P187-04)

Obtenez le meilleur prix

Sensor de pression de précision Honeywell modèle 437 avec 9 Vdc à 28 Vdc Assemblage en acier inoxydable à tension d'alimentation et diaphragme humidifié Inconel X-750 ((Nom de pièce:BP437)

Obtenez le meilleur prix

Le modèle S de Honeywell (nombre de pièce: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Obtenez le meilleur prix

Honeywell Modèle TJE Mid (Numéro de pièce : 060-0741-08TJD)

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

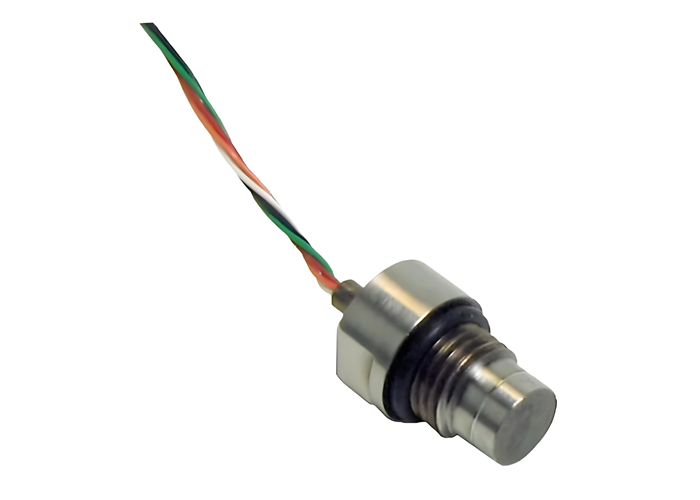

Transducteurs de pression Honeywell modèle S (numéros de pièces: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Les transducteurs de pression à diaphragme en sous-miniature du modèle S de Honeywell mesurent avec précision les plages de pression de 100 psi à 15 000 psi avec une précision à pleine échelle de 1%.Ces transducteurs de calibre uniquement disposent d'une fréquence naturelle élevée et utilisent un diaphragme à décharge fabriqué à partir d'acier inoxydable 17-4 PH.

La compensation de la température est réalisée par des composants sensibles à la température à l'intérieur des transducteurs.Chaque unité comprend une petite carte de circuit électrique à équilibre zéro dans le fil de plomb (environ 1 en x 0Tous les transducteurs disposent de quatre jauges de contrainte actives liées disposées dans une configuration de pont Wheatstone.

Principales caractéristiques

Plage de mesure allant de 100 à 15000 psi
Conception de monture à écoulement sans volume mort interne
Réponse à haute fréquence
Signal de sortie mV/V
Précision de 1%
Approbation CE
Matériau humidifié en acier inoxydable 17-4 PH

Applications dans l'industrie

Énergie
Logistique et entrepôt
Produits manufacturés

Numéros de pièces

Numéro de la partie	Définition
060-1542-01G	BP357BR, 1A, 2U, 5E, 6AM:modèle S, 100 PSI
060-1542-02G	BP357CJ, 1A, 2U, 5E, 6AM:modèle S, 150 PSI
060-1542-13G	Modèle S Subminiature; Transducteur de pression du diaphragme à débit; 100 psi à 15 000 psi; Conception de montage à débit; Acier inoxydable 17-4 PH, matériau humidifié; Haute fréquence; sortie mV/V; précision de 1%
060-1542-15G	Modèle S Subminiature; Transducteur de pression du diaphragme à débit; 100 psi à 15 000 psi; Conception de montage à débit; Acier inoxydable 17-4 PH, matériau humidifié; Haute fréquence; sortie mV/V; précision de 1%

Caractéristiques de performance

Caractéristique	Mesure
Plage de pression (3/8 à 24 fils UNF)	100, 150, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000, 7500, 10000, 15000 psig
Les niveaux de pression (7/16-20 fils UNF)	150, 300, 750, 1500, 7500, 15000 psig
Précision	10,0% échelle complète
Non-linéarité et hystérésis	10,0% échelle complète
Non-répétitabilité	±0,15% de l'échelle complète
Produits	2 mV/V
Résolution	Il est infini.

Spécifications environnementales

Caractéristique	Mesure
Température, fonctionnement	-54°C à 149°C
Température, compensée	16°C à 71°C
Effets de température, zéro	00,01% échelle complète/°F
Effets de température, étendue	00,02 pour cent de lecture/°F

Spécifications électriques

Caractéristique	Mesure
Type de jauge de contrainte	D'une épaisseur n'excédant
Excitation (étalonnage)	5 Vdc
Excitation (acceptable)	Jusqu'à 5 Vdc ou (Vac)
Résistance à l'isolation	Le débit d'électricité doit être supérieur à 5000 mOhm.
Résistance au pont	350 ohms
Données d'étalonnage des shunts	Inclus
Résistance à l'électricité	Quatre câbles tordus d'une longueur de 1,8 mètre avec une planche d'équilibre extérieure

Spécifications mécaniques

Caractéristique	Mesure
Les médias	Gases, liquides compatibles avec les pièces humides
Surcharge, en toute sécurité	50% de surcapacité
Surcharge, éclatement	400% de pleine échelle
Volume mort	- Pour le nettoyage.
Matériau des pièces humides	Acier inoxydable 17-4 PH
Le poids	2 onces
Matériel du dossier	d'acier inoxydable

Codes de gamme

Code de portée	Distances disponibles
BR	100 psig
- Je ne sais pas.	150 psig
CL	200 psig
Le CP	300 psig
Résultats	500 psig
CT	750 psig
Le CV	1000 psig
Le DJ	1500 psig
DL	2000 psig
DN	3 000 psig
RDC	5 000 psig
DT	7500 psig
DV	10000 psig
- Je vous en prie.	15000 psig

Codes des options

De nombreuses combinaisons de gamme/option sont disponibles dans nos programmes de fabrication rapide et rapide.

Option	Définition
Compensation de la température	Plusieurs gammes disponibles de -65°F à 400°F
Amplificateurs internes	Unamp., sortie mV/V
Portes sous pression	3/8-24 UNF ou 7/16-20 UNF (BP358)
Fermeture électrique	Différentes options, y compris des câbles torsadés, des connecteurs microtec et des types de câbles spéciaux
Étalonnage spécial	Étalonnage en 10 ou 20 points disponible
Diaphragme mouillé	Option Iconel X-750 disponible
Choc et vibrations	Résistance aux chocs et aux vibrations
