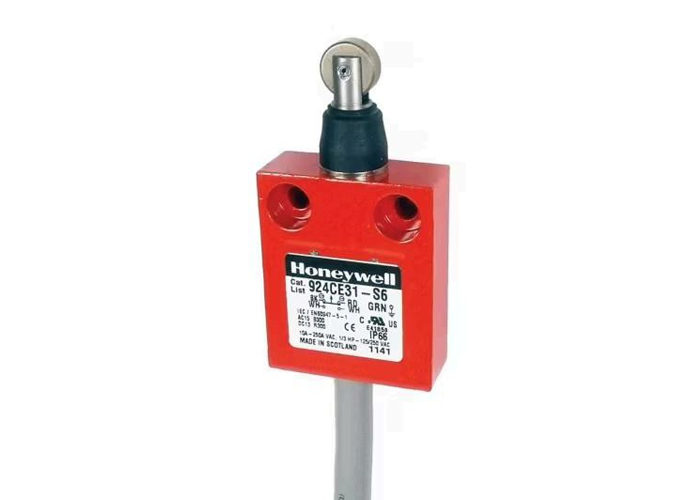

C'est chez Honeywell.Commutateurs de sécurité électromécaniques miniatures de la série 924CECette série comporte des contacts à ouverture positive normalement fermés selon les spécifications EN/IEC 60947-5-1-3.En raison de leur petite taille et de leur ouverture positive, les contacts normalement fermés, la série 924CE fournit une solution de sécurité pour les applications où la taille d'autres produits pourrait être prohibitive pour la machine.
La série 924CE offre une variété de configurations qui comprennent une large gamme d'actionneurs, de circuits et de terminaisons électriques pour résoudre de nombreux problèmes d'application.Ces commutateurs miniatures sont étanches à l'environnement à IP66 pour les environnements exigeants sur les machines intérieures ou extérieuresEn outre, la série 924CE a été évaluée pour les fonctions de sécurité jusqu'à un niveau d'intégrité de sécurité (SIL) de SIL3 lorsqu'elle est évaluée selon les exigences de la CEI 61508-2:2010.
Tableau 1. Spécifications
| Caractéristique | Paramètre |
|---|
| Définition | commutateur électromécanique de sécurité miniature |
| Certifications | Le produit doit être soumis à une autorisation de fabrication. |
| Matériau de logement | Zinc moulé sous pression revêtu d'époxy |
| Autres appareils | pin plunger (924CE1-) roller plunger parallel (924CE2-) roller plunger perpendicular (924CE3-) rotary (924CE16-) pin plunger with boot seal (924CE18-) adjustable plunger (924CE19-) roller plunger parallel, monture du panneau (924CE28-) piston à rouleaux perpendiculaire, monture du panneau (924CE29-) piston à rouleaux parallèle à l'étanchéité du coussin (924CE31-) piston à rouleaux perpendiculaire à l'étanchéité du coussin (924CE55-) |
| Termination (connexion électrique) | Cable SJTO à 3 ou 5 cœurs, connecteur micro dc intégré (4 ou 5 broches), connecteur micro ac intégré (5 broches) |
| Options de contact | 1NC/1NO BBM (rupture avant fabrication), 1NC/1NO MBB (rupture avant fabrication), 1NC (tous les contacts normalement fermés sont positifs) |
| Type de contact | Action lente |
| Matériau de contact | alliage d'argent |
| Catégorie d'utilisation | Le montant de la garantie est calculé en fonction de la valeur de la garantie. |
| Voltage de fonctionnement nominal (Ue) | 240 V ac ou dc |
| Courant de fonctionnement nominal | 1.5 A, 0,1 A |
| Courant thermique nominal (Ith) | 10 A |
| Voltage d'isolation nominale (Ui) | Pour les appareils électroniques |
| Voltage de résistance à l'impulsion nominale (Uimp) | Pour les appareils électroniques |
| Nombre maximal de fusibles | 10 A |
| Sécurisation environnementale | Résistance à la corrosion |
| Température de fonctionnement | Standard: de 0°C à 70°C [32°F à 158°F] Facultatif: -40°C à 70°C [-40°F à 158°F] |
| MCTF (durée de vie mécanique) | >1,000, 000 cycles |
| MCTF (durée de vie électrique) | > 25 000 cycles |
| Capacité SIL | jusqu'à SIL3 (HFT1), IEC61508-2:2010 |
| Intervalle d'essai de vérification | 1 année |
| Numéro de la partie | Définition |
|---|
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| 924CE1-S3 | L'interrupteur de limite de sécurité miniature |
| 924CE1-S6 | L'interrupteur de limite de sécurité miniature |
| 924CE1-S9 | L'interrupteur de limite de sécurité miniature |
| Le numéro d'immatriculation du véhicule est: | L'interrupteur de limite de sécurité miniature |
| 924CE1-T3A: les produits de base | L'interrupteur de limite de sécurité miniature |
| Le numéro d'immatriculation du véhicule: | L'interrupteur de limite de sécurité miniature |
| 924CE1-T9 | L'interrupteur de limite de sécurité miniature |
| Le numéro d'immatriculation du véhicule: | L'interrupteur de limite de sécurité miniature |
| 924CE1-Y3 | L'interrupteur de limite de sécurité miniature |
| 924CE1-Y9 | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | Le système de commutation de l'appareil |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| 924CE16-T3 | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| 924CE2-S15 | L'interrupteur de limite de sécurité miniature |
| 924CE2-S21 | L'interrupteur de limite de sécurité miniature |
| 924CE2-S3 | L'interrupteur de limite de sécurité miniature |
| 924CE2-S6 | L'interrupteur de limite de sécurité miniature |
| 924CE2-S9 | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| 924CE2-T25 | L'interrupteur de limite de sécurité miniature |
| 924CE2-T6 | L'interrupteur de limite de sécurité miniature |
| 924CE2-Y3 | L'interrupteur de limite de sécurité miniature |
| 924CE2-Y9 | L'interrupteur de limite de sécurité miniature |
| 924CE3-Y3 | L'interrupteur de limite de sécurité miniature |
| 924CE3-Y6 | L'interrupteur de limite de sécurité miniature |
| Le numéro de téléphone est le numéro de téléphone de l'entreprise. | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | L'interrupteur de limite de sécurité miniature |
| Pour les véhicules à moteur électrique | L'interrupteur de limite de sécurité miniature |
| Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. | Commutateur de limite |
| 924CE55-SQ. | REMISSIONNEUR |
