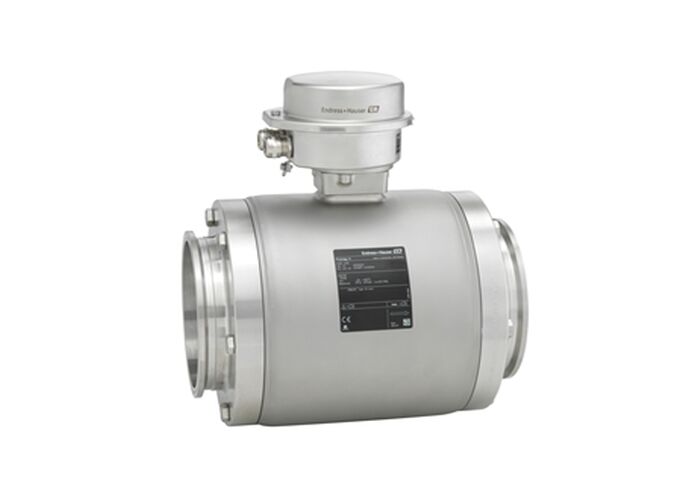

Proline Promag H 100 débitmètre électromagnétique
Spécialiste des applications hygiéniques avec un émetteur ultra-compact, mesure multivariable du débit, de la température et de la conductivité.Dédié aux applications les plus exigeantes dans les industries alimentaire et des boissons ainsi que dans les sciences de la vie.
Domaine d'application
Promag H est le capteur privilégié pour les applications hygiéniques aux exigences les plus élevées dans les industries alimentaire et des boissons et des sciences de la vie.L'émetteur ultra-compact offre des performances optimales sur la plus petite empreinte et permet une intégration transparente du système, ce qui fait de Promag H 100 le choix privilégié des constructeurs de skids, des fabricants d'équipements et des intégrateurs de systèmes.
Les principaux avantages
- Mesure multivariable du débit, de la température et de la conductivité
- Concept d'installation flexible - nombreuses connexions de processus hygiéniques
- Mesure du débit à économie d'énergie - aucune perte de pression due à la constriction de la section transversale
- Émetteur à économie d'espace - fonctionnalité complète sur la plus petite empreinte
- Opération locale en économie de temps sans logiciel et matériel supplémentaires - serveur web intégré
- Vérification intégrée - Technologie des battements de cœur
- Sans entretien - pas de pièces mobiles
Spécifications techniques
| Principe de mesure |
électromagnétique |
| Plage de diamètre nominal |
DN 2 à 150 (1⁄12 à 6) |
| Plage de mesure |
00,06 dm3/min à 600 m3/h (0,015 à 2650 gal/min) |
| Max. erreur de mesure |
Débit volumique (standard): ±0,5% de l'heure de fonctionnement ±1 mm/s (0,04 pouces/s)
Débit de volume (optionnel): ±0,2% de l'heure de fonctionnement ± 2 mm/s (0,08 pouce/s) |
| Plage de température moyenne |
-20 à +150 °C (-4 à +302 °F) |
| Plage de température ambiante |
-40 à +60 °C (-40 à +140 °F) |
| Max. Pression du procédé |
PN 40, classe 150, 20K |
| Niveau de protection |
Norme: IP66/67, boîtier de type 4X
Optionnellement: IP69 |
Variables mesurées
Débit de volume, température, conductivité, débit de masse, débit de volume corrigé, conductivité corrigée
Matériaux humides
- Je ne sais pas.PFA
électrodes:1.4435 (316L); alliage C22, 2.4602 (N.S.U.N. 06022); tantale; platine
Connexions de processus:acier inoxydable, 1.4404 (F316L); PVDF; manchon adhésif en PVC
Les joints:S'il est nécessaire d'utiliser des produits de remplissage de l'eau, il est nécessaire d'utiliser des produits de remplissage de l'eau pour les produits de remplissage des eaux.
Rings de mise à la terre:acier inoxydable, 1,4435 (316L); alliage C22, 2,4602 (UNS N06022); tantale
Caractéristiques du dispositif
Caractéristiques du capteur
- Concept d'installation flexible - nombreuses connexions de processus hygiéniques
- Mesure du débit à économie d'énergie - aucune perte de pression due à la constriction de la section transversale
- Sans entretien - pas de pièces mobiles
- Mesure intégrée de la température
- Casque de capteur en acier inoxydable (3A, EHEDG)
- Matériaux humidifiés CIP, SIP nettoyables
Caractéristiques de l'émetteur
- Émetteur à économie d'espace - fonctionnalité complète sur la plus petite empreinte
- Opération locale en économie de temps sans logiciel et matériel supplémentaires - serveur web intégré
- Vérification intégrée - Technologie des battements de cœur
- Résistant, boîtier d'émetteur ultra-compact
- Niveau élevé de protection: IP69
- Affichage local disponible
Approbation et certification
Zone dangereuse:Les États membres doivent fournir aux autorités compétentes les informations nécessaires pour les contrôler et les contrôler.
Sécurité du produit:CE, marque C
Pour la mesure:Étalonnage effectué sur des installations d'étalonnage accréditées (conformément à la norme ISO/CEI 17025)
Marine:Approbation LR, approbation DNV, approbation ABS, approbation BV
Précipitation:PED, CRN
Matériau:3.1 matériau
Hygiénique:EHEDG, 3-A, revêtement et joints conformes à la FDA, cGMP
