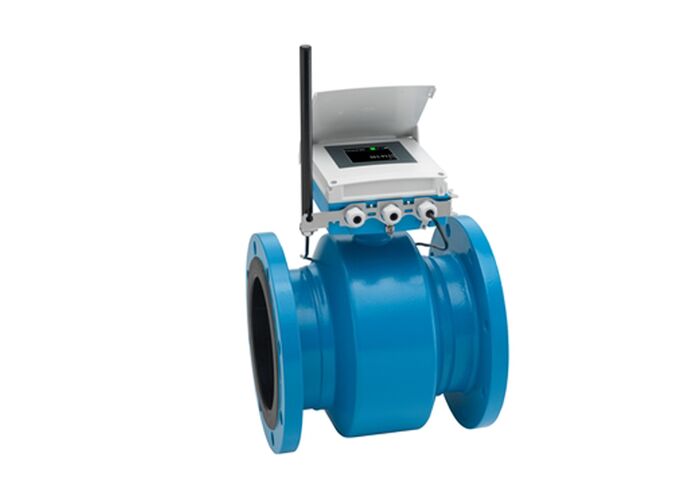

Proline Promag W 800 débitmètre électromagnétique
Débitmètre alimenté par batterie avec protection contre la corrosion selon la norme EN ISO 12944 et mode intelligent d'économie d'énergie.Capteur certifié pour les applications d'eau et d'eaux usées les plus exigeantes.
Domaine d'application
Le Promag W 800 est idéal pour les applications hors réseau dans l'industrie de l'eau, permettant une mesure fiable du débit dans des installations souterraines directes ou des environnements sous-marins.L'émetteur alimenté par batterie assure la transmission mondiale des données mesurées sans alimentation en énergie supplémentaireLa technologie Heartbeat assure la fiabilité des mesures et la vérification de leur conformité.
Les principaux avantages
- Magmètre à batterie à longue durée de vie avec intégration et communication sécurisées du système
- Protection contre la corrosion pour les installations souterraines ou l'utilisation permanente sous-marine
- Ingénierie flexible - capteur avec connexions fixes ou à joints de lap
- Amélioration de la disponibilité des installations - capteurs conformes aux exigences spécifiques à l'industrie
- Stockage et transmission sécurisés des données - communication cryptée dans le monde entier via un réseau mobile
- Mise en service et fonctionnement pratiques - accès à l'appareil via Bluetooth à l'aide de l'application intuitive SmartBlue
- Vérification intégrée - Technologie des battements de cœur
Spécifications techniques
Principe de mesure
électromagnétique
Plage de diamètre nominal
DN 25 à 900 (1 à 36")
Variables mesurées
Flux de volume
| Spécification |
Valeur |
| Max. erreur de mesure |
Débit de volume: ±0,5 % de roulement ± 2 mm/s (±0,5 % de roulement ± 0,08 pouces/s) |
| Plage de mesure |
9 dm3/min à 22500 m3/h (2,5 à 100000 gal/min) |
| Max. Pression du procédé |
PN 40, classe 300, 20K |
Plage de température
| Matériau de revêtement |
Plage de température |
| Ruban dur |
0 à +70 °C (+32 à +158 °F) |
| Polyuréthane |
-20 à +50 °C (-4 à +122 °F) |
| PTFE |
-20 à 70 °C (-4 à +158 °F) |
| L'écran de protection est fixé à l'écran de sécurité. |
-10 à +60 °C (14 à +140 °F) |
| Environnement (flanche en acier inoxydable) |
-40 à +60 °C (-40 à +140 °F) |
Matériaux humides
- Je ne sais pas.polyuréthane; PTFE; caoutchouc dur
électrodes:1.4435 (316L); alliage C22, 2.4602 (N.U.N. 06022)
Matériaux de construction
Résistant à la compression:DN 25 à 300 (1 à 12 pouces): AlSi10Mg, revêtu; DN 350 à 900 (14 à 36 pouces): Acier au carbone avec vernis protecteur
Résistant à l'émission:Polycarbonate
Caractéristiques
Caractéristiques du capteur
- Fonctionnement sûr et fiable à long terme - capteur robuste et entièrement soudé
- Mesure du débit à économie d'énergie - aucune perte de pression due à la constriction de la section transversale
- Sans entretien - pas de pièces mobiles
- Approbation internationale de l'eau potable
- Niveau de protection IP68 (boîtier de type 6P)
Caractéristiques de l'émetteur
- Stockage et transmission sécurisés des données - communication cryptée dans le monde entier via un réseau mobile
- Mise en service et fonctionnement pratiques - accès à l'appareil via Bluetooth à l'aide de l'application intuitive SmartBlue
- Vérification intégrée - Technologie des battements de cœur
- d'une épaisseur n'excédant pas 50 cm3
- Durée de vie de la batterie jusqu'à 15 ans
- Les intervalles de mesure peuvent être adaptés individuellement
Détails techniques
Niveau de protection
Version compacte: boîtier IP66/67, type 4X et boîtier IP68, type 6P
Version à distance du capteur (standard): IP66/67, boîtier de type 4X
Version à distance du capteur (en option): IP68, boîtier de type 6P, avec vernis protecteur selon la norme EN ISO 12944 C5-M/Im1/Im2/Im3
Affichage/opération
Affichage rétroéclairé à 4 lignes avec commande tactile (opération depuis l'extérieur).
Communication et I/O
| Le type |
Spécification |
| Produits |
3x Sortie impulsion/interrupteur (passive); Modbus RS485 |
| Les entrées |
Entrée d'état |
| Communication numérique |
Le réseau de téléphonie mobile est un réseau de téléphonie mobile. |
Énergie
Intérieur: piles à courant continu de 3,6 V
Externe: AC 85 à 265 V (47 à 63 Hz) / DC 19 à 30 V
Approbation et certification
Zone dangereuse: CSA, GP
Sécurité du produit: marquage CE, marquage EAC, marquage UKCA
Métrologie: étalonnage selon ISO/CEI 17025, transfert de garde MI-001, technologie des battements de cœur ISO 9001:2015
Précipitation: CRN, PED
Hygiénique: homologation de l'eau potable: ACS, KTW-BWGL, NSF 61, WRAS BS 6920
