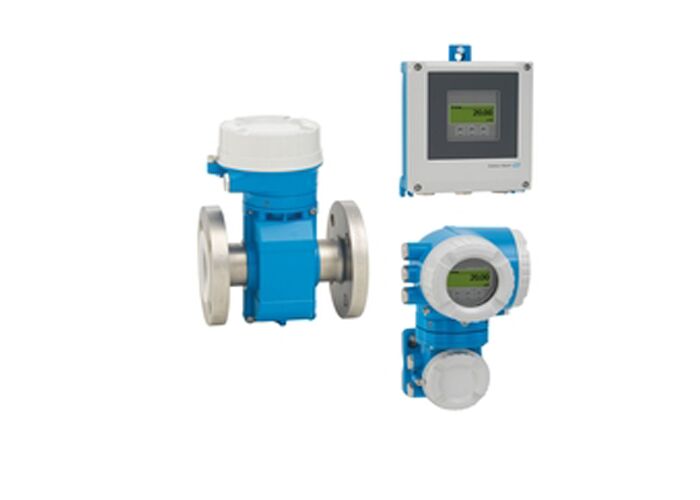

Proline Promag P 500 débitmètre électromagnétique
Débitmètre à haute température pour les applications de processus en version distante avec jusqu'à 4 entrées/sorties.
Dédié aux applications chimiques et aux procédés avec des liquides corrosifs et des températures moyennes élevées.
Domaine d'application
Promag P est conçu pour des applications chimiques et de processus avec des liquides corrosifs et des températures moyennes les plus élevées.
Avec son émetteur à distance innovant, le Promag P 500 maximisera la flexibilité d'installation et la sécurité opérationnelle.
La technologie Heartbeat permet la conformité et la sécurité des processus à tout moment.
Principe de mesure
électromagnétique - Le principe de mesure bidirectionnel est pratiquement indépendant de la pression,
la densité, la température et la viscosité.
Les principaux avantages
- Applications variées avec une grande variété de matériaux humides
- Mesure de débit économe en énergie sans perte de pression due à une contraction de la section transversale
- Fonctionnement sans entretien sans pièces mobiles
- Accès complet aux informations de processus et de diagnostic grâce à de nombreuses entrées/sorties et Ethernet librement combinables
- Réduction de la complexité et de la variété grâce à une fonctionnalité d'E/S librement configurable
- Vérification intégrée par la technologie Heartbeat
Spécifications techniques
| Plage de diamètre nominal |
DN 15 à 600 (1⁄2 à 24") |
| Max. erreur de mesure |
Débit volumique (standard): ±0,5% de l'heure de fonctionnement ±1 mm/s (0,04 pouces/s)
Débit de volume (optionnel): ±0,2% o.r. ± 2 mm/s (0,08 pouce/s), spécifications planes |
| Plage de mesure |
4 dm3/min à 9600 m3/h (1 gal/min à 44 000 gal/min) |
| Max. Pression du procédé |
PN 40, classe 300, 20K |
Plage de température
| Température moyenne |
PFA liner: -20 à +150 °C (-4 à +302 °F)
PFA revêtement à haute température: -20 à +180 °C (-4 à +356 °F)
Couche en PTFE: -40 à +130 °C (-40 à +266 °F) |
| Température ambiante |
Flanche en acier au carbone: -10 à +60 °C (+14 à +140 °F)
Flanche en acier inoxydable: -40 à +60 °C (-40 à +140 °F) |
Matériaux humides
- Je ne sais pas.PFA; PTFE
électrodes:1.4435 (316L); alliage C22, 2.4602 (N.U.S.N. 06022);
Pour les métaux non métalliques, les métaux minéraux utilisés sont les métaux minéraux utilisés pour la fabrication des métaux.
Caractéristiques du dispositif
Caractéristiques du capteur:
- Diamètre nominal maximal: DN 600 (24 pouces)
- Toutes les homologations Ex communes
- Couches en PTFE ou en PFA
Caractéristiques du transmetteur:
- Version à distance avec jusqu'à 4 entrées/sorties
- Affichage rétroéclairé avec contrôle tactile et accès WLAN
- Cable standard entre capteur et émetteur
Inputs et sorties
| Produits |
4 à 20 mA HART (actif/passif)
4 à 20 mA WirelessHART
4 à 20 mA (actif/passif)
Sortie d'impulsion/fréquence/interrupteur (actif/passif)
Sortie à double impulsion (actif/passif)
Sortie du relais |
| Les entrées |
Entrée d'état, entrée de 4 à 20 mA |
Communication numérique
Il y a des gens qui ont besoin d'aide.
Modbus TCP sur Ethernet-APL, PROFINET, PROFINET sur Ethernet-APL, ou encore
Ethernet/IP, OPC-UA
Approbation et certification
Zone dangereuse:Les États membres doivent fournir aux autorités compétentes des informations sur les activités de l'Union dans le domaine de l'assistance technique.
Sécurité du produit:Marquage CE, marquage C, marquage EAC
Sécurité fonctionnelle:IEC 61508, applicable conformément à la CEI 61511
Marine:Approbation par LR, DNV, ABS, BV
Précipitation:PED, CRN
Hygiénique:ACS, NSF 61, WRAS, qui est le nom de l'établissement.
