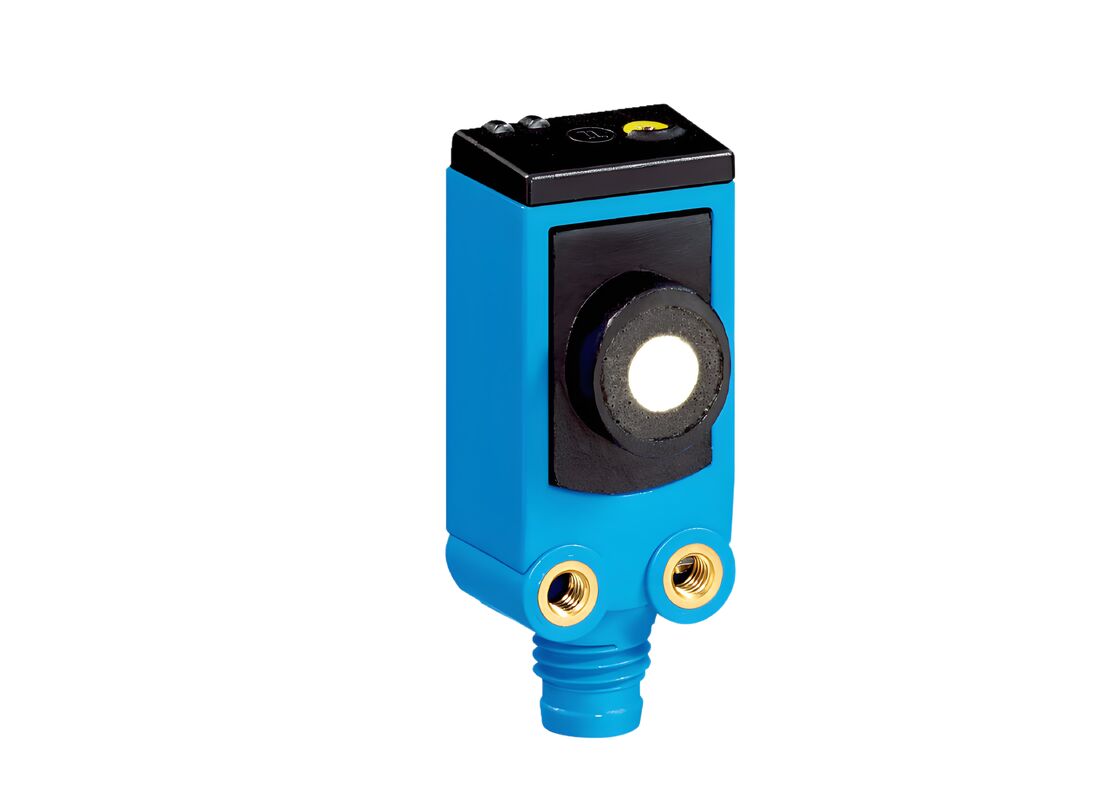

UC4 Capteurs de distance par ultrasons

Capteur de distance par ultrasons UC4

Capteur transducteur ultrasonique avec garantie

Capteur UC4 pour la mesure de la distance

Nom de marque:

SICK

Numéro de modèle:

UC4

Nous contacter

Demandez un devis

Détails du produit

Plage limite ::

150 mm / 250 mm (selon le type)

Plage de fonctionnement::

13 mm ... 150 mm¹ (selon le type)

Répétabilité:

±0,15 %

Résolution:

≥ 0,1 mm

Temps de sortie:

5 ms ... 8 ms (selon le type)

Mettre en évidence:

Capteur de distance par ultrasons UC4

Capteur transducteur ultrasonique avec garantie

Capteur UC4 pour la mesure de la distance

Conditions de paiement et d'expédition

Produits connexes

Interrupteurs de sécurité mécaniques SIRIUS 3SE5, 3SE2

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Capteurs de distance par ultrasons UC4

La famille de capteurs à ultrasons UC4 combine la technologie ultrasonore de pointe dans un boîtier miniature avec une fonctionnalité fiable même dans des conditions de fonctionnement difficiles.L'UC4 est une véritable miniature polyvalente quand il s'agit de demander, des tâches spécialisées telles que la détection d'objets transparents ou la mesure des niveaux de fluides et de matières en vrac.

Même dans les situations où les exigences en matière de suppression du fond ou de tolérance à la contamination sont élevées, l'UC4 avec sortie commutée, analogique ou push-pull avec IO-Link s'est avéré être le choix idéal.Le portefeuille comprend des variantes avec une fréquence de commutation accrue pour des applications extrêmement rapides.

Les principaux avantages

Le mini-logement permet une intégration rapide et facile, même dans les espaces les plus restreints
Bouton d'instruction pour une mise en service rapide et facile
La compensation de température intégrée assure une haute précision de mesure en tout temps pour une qualité optimale du processus
Différents modes de fonctionnement offrent une flexibilité et des solutions d'application optimales qui augmentent la fiabilité et la productivité
La pleine compatibilité mécanique avec les capteurs photoélectriques permet d'utiliser la technologie appropriée pour toutes les applications sans modification de la machine
L'immunité du capteur face à un environnement optique difficile lui permet de prendre des mesures précises même dans des conditions sales, poussiéreuses, humides et brumeuses.

Caractéristiques techniques

Mesure fiable, indépendamment de la couleur du matériau, de sa transparence, de sa brillance ou de la lumière ambiante
Technologie ultrasonique dans un petit boîtier
Détection, mesure et positionnement par technologie ultrasonique
Variantes avec sortie numérique PNP/NPN, sortie analogique ou sortie push-pull avec IO-Link
Bouton d'instruction
Suppression précise du fond
Immune à la saleté, à la poussière, à l'humidité et au brouillard

Paramètres techniques

Catégorie	Détails
Plage de mesure	Autonomie de fonctionnement: 13 mm... 150 mm 1 (selon le type) Plage limite: 150 mm / 250 mm (selon le type)
Résolution	≥ 0,1 mm
Répétabilité	± 0,15 %
Temps de réponse	10 secondes... 24 secondes 24 ms 2
Temps de sortie	5 ms... 8 ms (selon le type)
Fréquence de commutation	30 Hz / 100 Hz (selon le type)
Sortie analogique	4 mA... 20 mA, ≤ 500 Ω 3 / 0 V... 10 V, ≥ 100 000 Ω
Sortie numérique	Type: PNP / NPN / push-pull: PNP / NPN (selon le type)
L'équipement de connexion	✓, IO-Link V1. Pour le traitement de l'infection1
Classification de l'enceinte	Pour les appareils électroniques
Axe d'envoi	À droite.
Température ambiante, fonctionnement	-25 °C... +70 °C 4

1 Selon le type
2 24 ms
3 ≤ 500 Ω
4 -25 °C... +70 °C

Guide de sélection du modèle

Variante du produit	La partie no.	Plage de mesure minimale	Max. portée de mesure	Interface de communication	Type de sortie numérique	Type de sortie analogique	Fréquence de commutation	Temps de réponse	Type de connexion	Joints à vis
Les produits de l'Union	6068454	13 mm	150 mm	L'équipement de connexion	Le nombre de points de contact doit être égal ou supérieur à:	-	30 Hz	24 ms	connecteur mâle	M8, à 3 broches
Les produits de l'industrie du bâtiment	6054708	20 mm	150 mm	-	-	Courant de sortie	-	24 ms	connecteur mâle	M8, à 3 broches
UC4-11341	6034667	13 mm	100 mm	-	PNP	-	30 Hz	24 ms	connecteur mâle	M8, à 3 broches
UC4-13341	6034669	13 mm	150 mm	-	PNP	-	30 Hz	24 ms	connecteur mâle	M8, à 3 broches
Les produits de la catégorie 1 ne sont pas soumis à un contrôle de conformité.	6049510	13 mm	150 mm	-	NPN	-	100 Hz	10 ms	connecteur mâle	M8, à 3 broches
UC4-11345	6034668	13 mm	100 mm	-	NPN	-	30 Hz	24 ms	connecteur mâle	M8, à 3 broches
Les produits de la catégorie 1	6063575	13 mm	150 mm	L'équipement de connexion	Le nombre de points de contact doit être égal ou supérieur à:	-	30 Hz	24 ms	connecteur mâle	M8, à 4 broches
UC4-13347	6054709	20 mm	150 mm	-	-	tension de sortie	-	24 ms	connecteur mâle	M8, à 3 broches
UC4-13345	6034670	13 mm	150 mm	-	NPN	-	30 Hz	24 ms	connecteur mâle	M8, à 3 broches
Les produits de base doivent être présentés dans un emballage de qualité supérieure.	6049509	13 mm	150 mm	-	PNP	-	100 Hz	10 ms	connecteur mâle	M8, à 3 broches
Les produits de base doivent être présentés dans la liste ci-après:	6063576	13 mm	150 mm	L'équipement de connexion	Le nombre de points de contact doit être égal ou supérieur à:	-	30 Hz	24 ms	câble avec connecteur masculin (100 mm)	M8, à 3 broches
