Capteur de niveau ultrasonique liquide chimique de la mesure d'anti corrosion/TNP PTFE pour surveiller les niveaux liquides et les granges

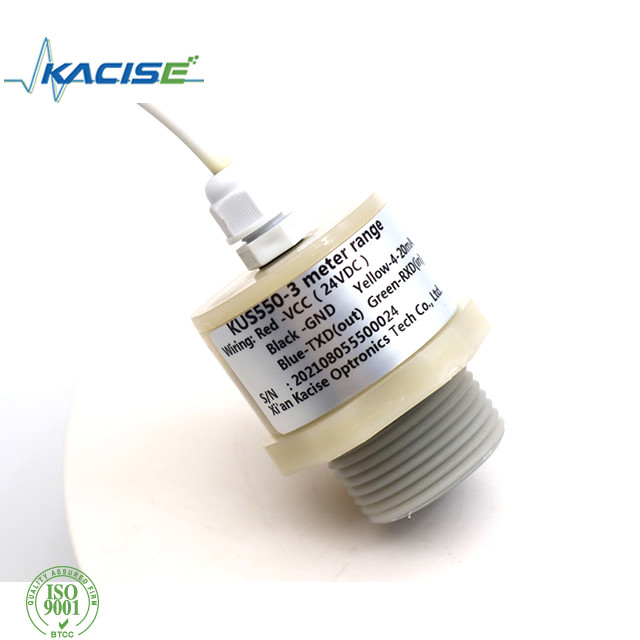

Capteur ultrasonique de la distance KUS550
1. Description de produit
Ce capteur fournit très court à la détection à longue portée et au rangement, dans un logement compact et robuste de PVC,
a conçu pour rencontrer IP65.
2. Caractéristiques du produit :
- Sensibilité élevée.
- Structure compacte et robuste.
- Estimation élevée de la protection IP68.
- Enveloppe, appropriées anticorrosion au milieu et à l'application corrosifs
3. Paramètre
Caractéristiques générales
| Modèle : KUS550 |
| Chaîne de mesure |
0.25m~3m (5m personnalisables) KUS550A
0.15m-0.6m (1m personnalisable) KUS550B ;
|
| Tache aveugle |
La zone en angle mort de KUS550A est de 0… 250 millimètres (à moins de 250mm est le domaine d'activités instable, il n'est pas recommandé de fonctionner dans cette gamme) ; la zone en angle mort de KUS550B est 0-150mm ; |
| Tension d'alimentation |
3,3… 30 volts continu, ondulation 10 % solides solubles |
| Travail actuel |
≤ 45 mA (la vitesse de mesure la plus rapide), ≤ typique de puissance 10 mA ; |
|
Le signal de sortie
|
0-10V. sortie analogique de 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
| Exactitude de mesure |
≤ 1 % F.S. |
| Compensation de température |
Oui |
| Pouvoir séparateur en portée |
0.1mm ; |
Conditions de travail
| La température fonctionnante |
-40… 85℃ (233… 358K) |
| Température de stockage |
-40… 85℃ (233… 358K) |
D'autres instructions
| Connexion électrique |
câble 5-core (sortie analogique), câble de 6 noyaux (sortie de commutateur) ; |
| Classe de protection |
IP67 |
| matériel de coquille |
PVC /PVDF/PTFE/ABS |
4. Dimensions
5. Câblage
6. Application
- Mesure de niveau de réservoir
- Mesure de niveau de poubelle
- Détection de zone de proximité
- Détection de personnes
- Capteur de rangement de robot
- Navigation autonome
7.Description des fonctions de capteur
Ajustement de la sortie analogique.
La sortie analogique peut être programmée pendant que l'utilisateur veulent. Comme le travail à la sortie de commutateur ou le travail à la sortie de revêtement tous les paramètres peuvent être placés par l'interface RS485.
Il y a 8 types de fonctions de sortie peut être programmé.
Toute la routine de établissement comme suit,
étape 1 a placé une distance aiguë par le RS485,
étape 2 a placé une autre distance aiguë par le RS485.
Step3 a placé le type revêtement ou commutateur de sortie, et a placé les options de sortie relatives
Step4 rechargent le capteur.
1. Mode de fenêtre normalement ouvert et fonction de sortie positive de pente de mode de revêtement.
2. Mode de fenêtre normalement fermé et fonction de sortie négative de pente de mode de revêtement.
3. Seul centre de commutation, fonction normalement ouverte.
4. Seul centre de commutation, fonction normalement fermée.
5. Seul point de commutateur avec la fonction normalement ouverte d'espace d'hystérésis.
6. Seul point de commutateur avec la fonction normalement fermée d'espace d'hystérésis.
7. Détection de fonction ouverte présence-normale d'objet.
8. Détection de fonction ouverte présence-fermée d'objet.
Centre de commutation, plaçant la distance seulement après la puissance dessus. L'horloge interne peut s'assurer ne peut pas être changée après 5 minutes après puissance dessus. Si voulez changer le centre de commutation, l'utilisateur peut seulement plaçant la distance de demande après reprise de puissance.
Pour le type de la sortie RS485.
Il y a 2 genres de style fonctionnant,
Un pour la mesure automatique, le capteur mesurera la distance ou le niveau à plusieurs reprises, et la période de mesure peut être fixée par UART. Le résultat de mesure peut être cherché chaque fois.
L'autre style est mode d'économie d'énergie quand le capteur est sommeil, jusqu'à ce que le capteur ait reçu la commande d'enquête avec précodez. Le protocole de transmission est modus-RTU.
Par exemple le résultat de mesure peut être lu par l'accès le registre 0x101 par protocole de Modbus.
Pour plus d'information svp contactez-nous pour le guide de technologie de la programmation.
