Numéro de modèle: | Série KUS600 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton/cas en bois, ou demandes de clients |
Délai de livraison: | 5-8 jours ouvrables |
Capacité d'approvisionnement: | 10000pcs/month |
Nom: | Capteur ultrasonique du transducteur IP67 | Théorie: | Capteur ultrasonique |
---|---|---|---|
Type: | Imperméable | Fréquence centrale: | 25khz + - 1khz |
Sensibilité: | Réglable | Garantie: | 12 mois |
Surligner: | 5m sentant s'étendent transducteur de niveau ultrasonique,Sonde ultrasonique imperméable de transducteur,Capteur IP67 ultrasonique piézoélectrique |

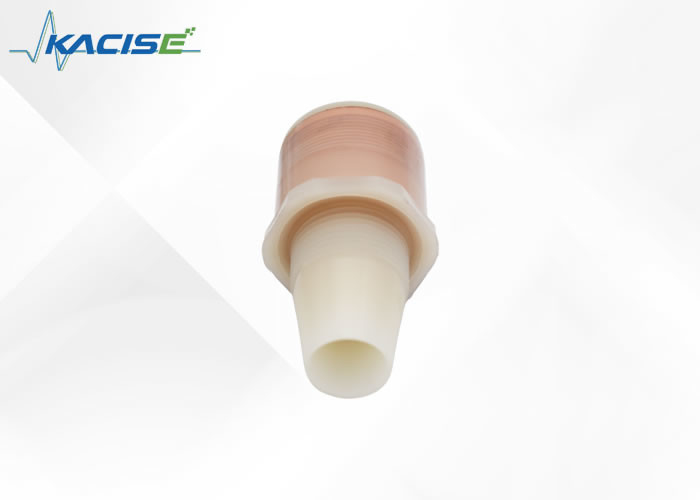

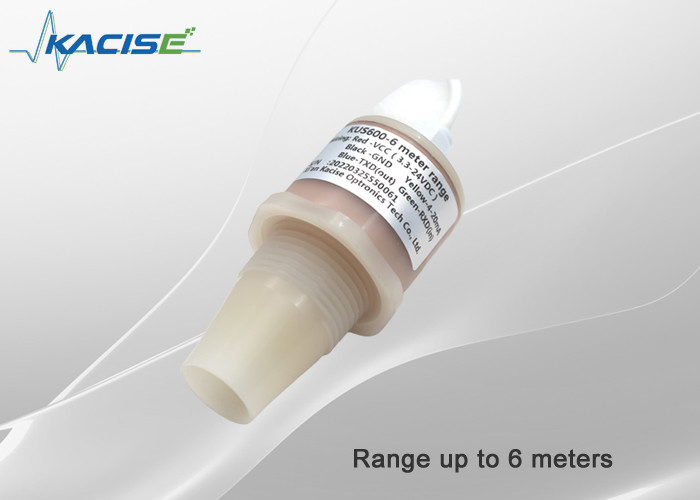

Capteur ultrasonique du transducteur IP67
1.Dimensions
L'unité dans le diagramme est millimètre.
dimensions d'émetteur de 600 séries
définition de l'interface 2.Electronic et des signaux
Couleur de câble | Pin | Description | Note |
Rouge | 1 | Alimentation d'énergie | |
Noir | 2 | LA terre | |
Jaune | 3 | Sortie analogique | Le 600B fonctionnera en mode 1 ou 0 ne peut pas fonctionner en mode d'économie d'énergie, si le 4-20mA, sortie analogique de 0-3.3V 0-5V employait. |
Bleu | 4 | RS485A+ | TTL-TXD pour le signal de sortie de TTL |
Vert | 5 | RS485B- | TTL-RXD pour le signal de sortie de TTL |
Modèle : 600
|
|
Détection de la gamme | les produits de basse puissance de 0.6m-5m soutiennent également l'entrée large de tension, cette gamme est gamme d'alimentation de l'énergie 3.3V (les clients peuvent adapter des produits aux besoins du client de gamme de 6m) |
Chaîne d'ajustement | 0,3….3m |
Secteur inutilisable | 0… 0.3m |
Plat standard de cible | 100 millimètres X 100 millimètres |
Fréquence de transducteur | approx.220 kilohertz |
Retard de réponse | Mme approximativement 10 |
Le signal de sortie | 0-10V. sortie analogique de 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
Caractéristiques électriques
Approvisionnement à vide I0 actuel | période active ≤0.3mA du ≤ 20 mA pendant le temps de sommeil |
Connexion électrique | câble 5-core (sortie analogique), câble de 6 noyaux (sortie de commutateur) ; |
Pouvoir séparateur en portée | 1mm ; |
Exactitude de mesure | ≤ 1 % F.S. |
Conditions de travail
La température fonctionnante | -40… 85℃ (233… 358K) |
Température de stockage | -40… 85℃ (233… 358K) |
Compensation de température | Oui |
Classe de protection | IP67 |
Tension d'alimentation | 3,3… 24 volts continu, ondulation 10 % solides solubles |
états 4.Installation
Si le capteur est installé à la chute de la température d'environnement au-dessous de 0℃, il devrait faire bien sur les mesures de sauvegarde. En cas de support direct du capteur dans un trou traversant utilisant les écrous en acier, il doit être fixé au milieu du fil de logement.
