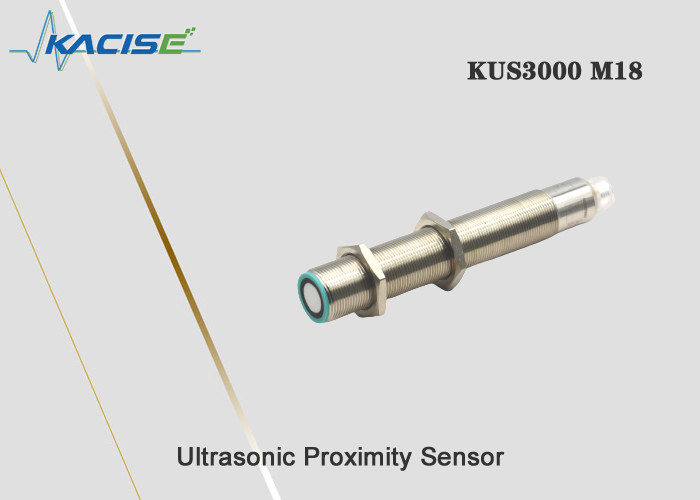

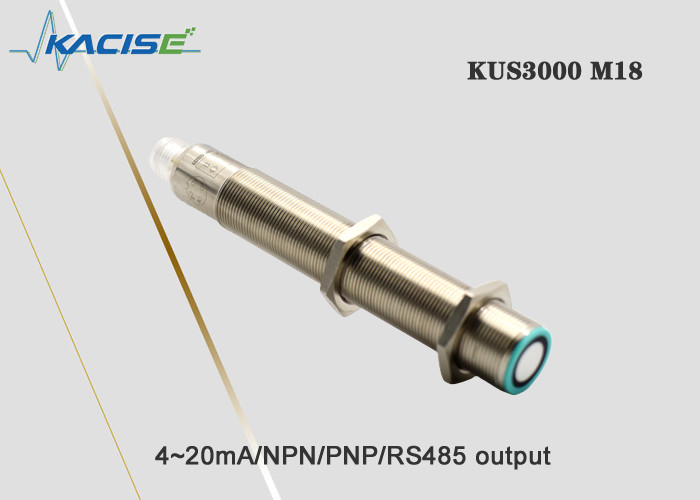

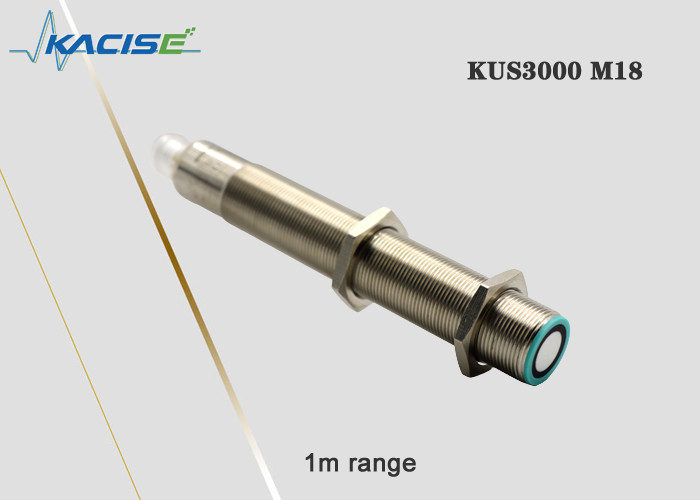

Name: KUS3000 M18 Capteur de proximité ultrasonique compact avec haute répétabilité et classe de protection IP65
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

À la maison > produits > capteur ultrasonique de transducteur >

KUS3000 M18 Capteur de proximité ultrasonique compact avec haute répétabilité et classe de protection IP65

Capteur de proximité ultrasonique de logement compact

Capteur ultrasonique du transducteur M18

Capteur de la proximité KUS3000 ultrasonique

Lieu d'origine:

LA CHINE

Nom de marque:

Kacise

Certification:

Numéro de modèle:

KUS3000 M18

Document:

KUS3000 Ultrasonic Level Me....1.pdf

Nous contacter

Demandez un devis

Détails du produit

Portée:

Produits:

Pour les appareils de type à commande numérique:

Classe de protection:

Pour la protection contre la corrosion

Énergie:

13 à 30 V

Matériel:

Cuivre nickelé

Température:

-25~70℃

Précision:

≤ 1 %

Mettre en évidence:

Capteur de proximité ultrasonique de logement compact

Capteur ultrasonique du transducteur M18

Capteur de la proximité KUS3000 ultrasonique

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

5*15*5cm, 0.1kg

Délai de livraison

5-8 jours de travail

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

100+

Produits connexes

Sensor de distance sous-marine KUS-W80 200 kHz Transducteur de fréquence et de faible courant sans charge pour la mesure de la distance sous-marine

Obtenez le meilleur prix

Sensor de distance sous-marine KUS-W50 Protection contre la polarité inverse et zone aveugle de 0,6 m pour une surveillance sous-marine transparente

Obtenez le meilleur prix

Sensor de communication sous-marine par ultrasons KWD200

Obtenez le meilleur prix

Sonar de balayage à 360° KWD400 à haute précision Consommation d'énergie ≤ 12 W

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

KUS3000 M18 Ultrasonomètre de niveau

1. Structure dimensionnelle

L'unité est mm.

KUS3000 M18 Capteur de proximité ultrasonique compact avec haute répétabilité et classe de protection IP65 0

Structure de taille de la série M18

2Interface électrique

KUS3000 M18 Capteur de proximité ultrasonique compact avec haute répétabilité et classe de protection IP65 1

KUS3000 M18 Capteur de proximité ultrasonique compact avec haute répétabilité et classe de protection IP65 2

Remarque: ce produit comporte deux spécifications de câble et les instructions de câblage des deux spécifications sont les suivantes:

Cable de type A		Cable de type B
Nom de l'appareil	Brun	Nom de l'appareil	Jaune
Nom de l'appareil	Blanc	Nom de l'appareil	Noir
Nom de l'appareil	Le bleu	Nom de l'appareil	Le rouge
Nom de l'appareil	Noir	Nom de l'appareil	Verte

Le mélange de câbles par défaut est basé sur les spécifications reçues par le client

3. Paramètre technique

M18
gamme	150... 1000 mm
Plage d'intervalle réglable	150... 1000 mm
point mort	0... 150 mm
Temps de réponse	environ 10 ms

Feu d'indicateur

Lumière LED bleue

La lumière bleue clignote pour indiquer que l'étalonnage peut être effectué. La lumière bleue et d'autres constantes indiquent que l'alimentation du capteur est normale.La lumière bleue va clignoter dans les 5 minutes après l'alimentation est alluméeAprès 5 minutes, la lumière bleue est toujours allumée pour indiquer que le capteur ne peut pas recevoir la commande d'étalonnage. .

Lumière à LED basse

Pendant la phase d'étalonnage, la lumière jaune clignote pour indiquer que l'état d'étalonnage actuel est verrouillé,et il peut être commuté à l'état d'étalonnage suivant.

Lampe LED rouge

Dans un état de fonctionnement normal, le feu rouge n'est pas allumé et le feu rouge est allumé pour indiquer qu'il y a un défaut.

Pendant le processus d'étalonnage, la lumière rouge clignotante indique que le capteur bloque l'état de perte d'écho ou d'infini actuel et que l'utilisateur peut passer à l'état d'étalonnage suivant.

Paramètres électriques

Voltage d'alimentation	13... 30 V DC, les besoins spéciaux de grande tension peuvent être personnalisés
Courant sans charge I0	≤ 45 mA

Modèles spectriques de l'IOT

Voltage d'alimentation	3. 3-12 DC, ondulation 10 % SS
Consommation électrique I0	≤ 15 mA, en mode veille≤1 mA, réveil en série,

Produits

type de sortie	1 La sortie du commutateur PNP, sortie normalement ouverte et longue fermeture, peut être calibrée 2 Sortie du commutateur sortie NPN normalement ouverte et programmée à longue fermeture 3 Sortie de tension analogique de 0 à 10 V programmable. 4 Sortie analogique programmable de 4 à 20 mA 5 sortie RS485 E4 programmable.
Surtension de courant	200 mA, protection contre la polarité inverse, protection contre le court-circuit
Par défaut	M18 Point de commutation A1: 150 mm Point de commutation A2: 1000 mm M30 Point de commutation de type 1 A1 200 mm Point de commutation A2: 2000 mm M30 point de commutation de type 2 A1 300 mm point de commutation A2: 4000 mm M30 point de commutation de type 3 A1 500 mm point de commutation A2: 6000 mm
Baisse de tension de sortie	≤ 2,5 V
Répétabilité	≤ 1 %
Niveau d'allumage et d'arrêt f	≤ 13 Hz Haute fréquence peut être personnalisée
Amplitude caractéristique de l'hystérésis par défaut	5% de la valeur définie, les exigences spéciales peuvent être personnalisées
Plage de compensation de la température	-40°C à 85°C

Exigences en matière de température

Température de fonctionnement	-25...70°C ((248...343K)
Température de stockage	-40...85°C ((233...358K)

Description de la pièce mécanique

Connexion	Le connecteur V1 ((M12×1), à 4 broches
Classe de protection	IP65 Autre peut être personnalisé
Matériau de coquille	Copper nickelé, autres peuvent être personnalisés

Note: lorsque le produit M18 et le produit M30 ont une sortie analogique de 4 à 20 mA, la méthode de connexion du compteur est différente de celle du produit 550,600.Étant donné que le terminal de sortie des produits M18 et M30 est alimenté par VDD, comme indiqué à la figure 1, le compteur doit être branché sur le port d'alimentation.

KUS3000 M18 Capteur de proximité ultrasonique compact avec haute répétabilité et classe de protection IP65 3

Figure 1 Diagramme du circuit d'alimentation de sortie

KUS3000 M18 Capteur de proximité ultrasonique compact avec haute répétabilité et classe de protection IP65 4

Figure 2 Diagramme schématique de la méthode de raccordement

4.Application
