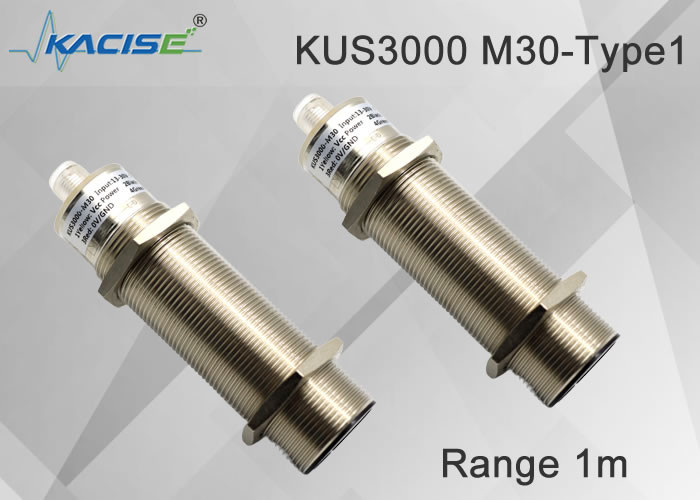

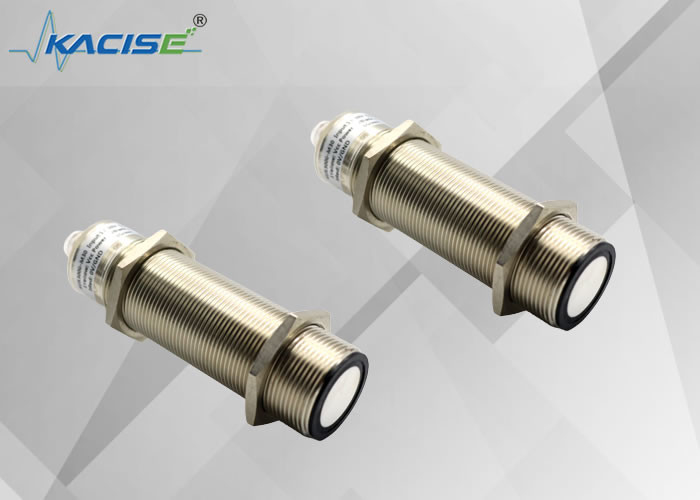

Pour les véhicules à moteur à combustion Mesureur de niveau ultrasonique
1. Caractéristique
- Haute répétabilité
- boîtier compact
- détection sans contact;
- Non affecté par la couleur et la transparence de l'objet; non affecté par les conditions environnementales externes, solution fiable;
- Fonctionne bien dans des conditions extrêmes; peut être utilisé dans des environnements sombres; faible consommation de courant;
- La puce intelligente intégrée anti-entrave a une réponse à fréquence rapide et la coque nickelée en laiton est ignifuge, imperméable et imperméable à l'huile;
- La lumière d'indicateur de fonctionnement LED est facile à utiliser.
- La sonde d'induction ABS et les connecteurs sont parfaitement connectés à l'équipement de diverses manières.
2. Structure dimensionnelle
L'unité est mm.
3Interface électrique
Remarque: Ce produit comporte deux spécifications de câble et les instructions de câblage des deux spécifications sont les suivantes:
| Cable de type A |
Cable de type B |
| Nom de l'appareil |
Brun |
Nom de l'appareil |
Jaune |
| Nom de l'appareil |
Blanc |
Nom de l'appareil |
Noir |
| Nom de l'appareil |
Le bleu |
Nom de l'appareil |
Le rouge |
| Nom de l'appareil |
Noir |
Nom de l'appareil |
Verte |
Le mélange de câbles par défaut est basé sur les spécifications reçues par le client
4.Tparamètre échnique
| M30-type 1 |
| Portée |
200... 2000 mm |
| Plage d'intervalle réglable |
200 à 2000 mm |
| Point mort |
0... 200 mm |
| Temps de réponse |
environ 10 ms |
Feu d'indicateur
| Lumière LED bleue |
La lumière bleue clignote pour indiquer que l'étalonnage peut être effectué. La lumière bleue et d'autres constantes indiquent que l'alimentation du capteur est normale.La lumière bleue va clignoter dans les 5 minutes après l'alimentation est alluméeAprès 5 minutes, la lumière bleue est toujours allumée pour indiquer que le capteur ne peut pas recevoir la commande Calibration. . |
| Lumière à LED basse |
Pendant la phase d'étalonnage, la lumière jaune clignote pour indiquer que l'état d'étalonnage actuel est bloqué,et il peut être commuté à l'état d'étalonnage suivant. |
| Lampe LED rouge |
En état de fonctionnement normal, le feu rouge n'est pas allumé et le feu rouge est allumé pour indiquer qu'il y a un défaut.
Pendant le processus d'étalonnage, la lumière rouge clignotante indique que le capteur bloque l'état de perte d'écho ou d'infini actuel et que l'utilisateur peut passer à l'état d'étalonnage suivant.
|
Paramètres électriques

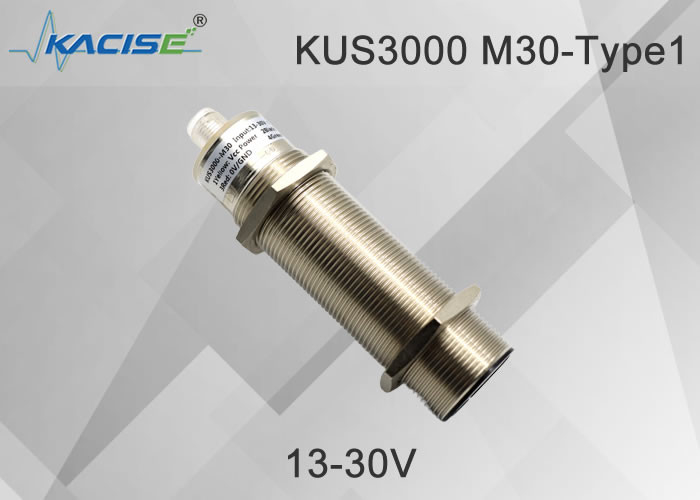

| Voltage d'alimentation |
13... 30 V DC, les besoins spéciaux de grande tension peuvent être personnalisés |
| Courant sans charge I0 |
≤ 45 mA |
Modèles spectriques de l'IOT
| Voltage d'alimentation |
3. 3-12 DC, ondulation 10 % SS |
| Consommation électrique I0 |
≤ 15 mA, en mode veille≤1 mA, réveil en série, |
Produits

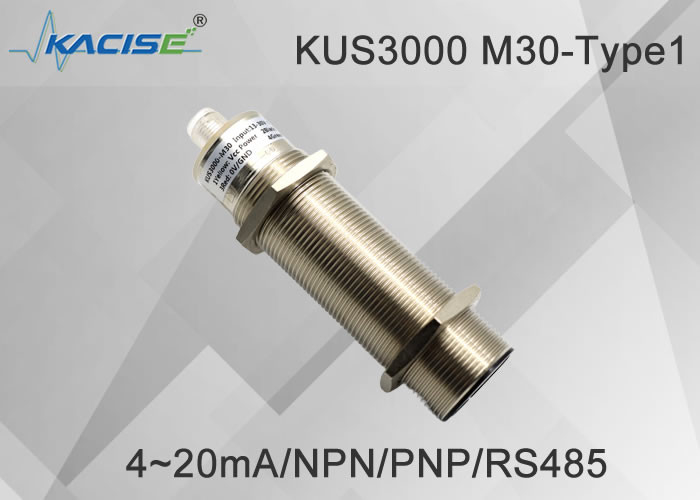

| Type de sortie |
1 La sortie du commutateur PNP, sortie normalement ouverte et longue fermeture, peut être calibrée
2 Sortie du commutateur sortie NPN normalement ouverte et programmée à longue fermeture
3 Sortie de tension analogique de 0 à 10 V programmable.
4 Sortie analogique programmable de 4 à 20 mA
5 sortie RS485 E4 programmable.
|
| Surtension de courant |
200 mA, protection contre la polarité inverse, protection contre le court-circuit |
| Par défaut |
M18 Point de commutation A1: 150 mm Point de commutation A2: 1000 mm
M30 Point de commutation de type 1 A1 200 mm Point de commutation A2: 2000 mm
M30 point de commutation de type 2 A1 300 mm point de commutation A2: 4000 mm
M30 point de commutation de type 3 A1 500 mm point de commutation A2: 6000 mm
|
| Baisse de tension de sortie |
≤ 2,5 V |
| Répétabilité |
≤ 1 % |
| Niveau d'allumage et d'arrêt f |
≤ 13 Hz Haute fréquence peut être personnalisée |
| Amplitude caractéristique de l'hystérésis par défaut |
5% de la valeur définie, les exigences spéciales peuvent être personnalisées |
| Plage de compensation de la température |
-40°C à 85°C |
TtempératureRles équivalences
| Température de fonctionnement |
-25...70°C ((248...343K) |
| Température de stockage |
-40...85°C ((233...358K) |
Description de la pièce mécanique
| Même machine |
Le connecteur V1 ((M12×1), à 4 broches |

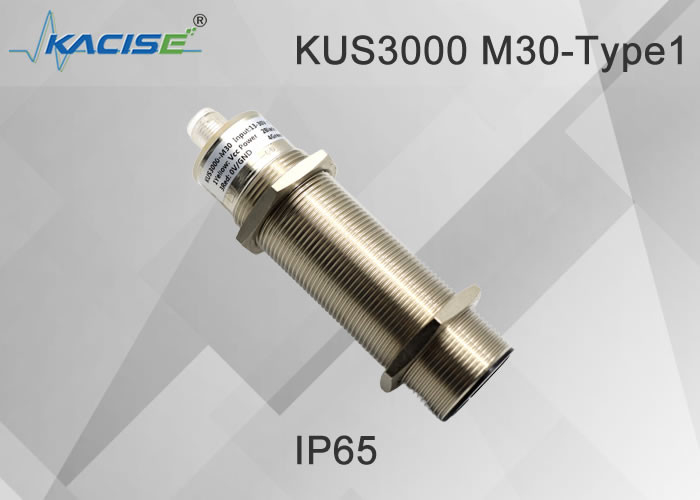

| Classe de protection |
IP65 Autre peut être personnalisé |
| Matériau de coquille |
Copper nickelé, autres peuvent être personnalisés |
Nom de l'entreprise: Lorsque le produit M18 et le produit M30 ont une sortie analogique de 4 à 20 mA, la méthode de connexion du compteur est différente de celle du produit 550,600.Étant donné que le terminal de sortie des produits M18 et M30 est alimenté par VDD, comme indiqué à la figure 1, le compteur doit être branché au port d'alimentation.
Figure 1 Diagramme du circuit d'alimentation de sortie
Figure 2 Diagramme schématique de la méthode de raccordement
5Description de la fonction du capteur
Réglage et réglage anticipés des points de commutation et des intervalles de sortie des produits de sortie analogiques
La valeur du commutateur et la sortie analogique peuvent être réglées à l'aide du terminal de réglage, en particulier, il existe 8 modes de travail qui peuvent être réglés.
La méthode de fixation spécifique de chaque type de farine de haricots est la suivante.
Dans la première étape, l'utilisateur sélectionne une distance définie par lui-même, ou met le capteur dans un état d'onde perdue.
La deuxième partie, connectez le terminal d'étalonnage à l'alimentation ou GND, gardez-le connecté jusqu'à ce que la lumière jaune clignote (si l'onde est perdue, la lumière rouge clignote).
Dans la troisième étape, l'utilisateur sélectionne la deuxième distance définie par lui-même, ou laisse le capteur entrer dans l'état d'onde perdue.
La quatrième étape, connectez le terminal d'étalonnage au GND ou à l'alimentation (l'état est différent de la deuxième étape), gardez-le connecté jusqu'à ce que la lumière jaune clignote (si l'onde est perdue,le feu rouge clignote).
Il y a 8 modes de travail de sortie de commutateur
1Mode fenêtre normalement ouverte (les produits de sortie analogiques sont en mode de fonctionnement linéaire positif ou en mode de mesure de la distance).
2. Mode fenêtre normalement fermée (produit de sortie analogique en mode de fonctionnement linéaire négatif ou en mode de mesure du niveau de liquide).
3Un seul point en mode ouvert.
4Un seul point en mode fermé.
5- Mode ouvert à un point avec un intervalle d'hystérésis important.
6. point unique normalement fermé avec mode d'intervalle d'hystérésis large.
7. Si détecter le mode normalement ouvert.
8. Si le mode normalement fermé est détecté.
Description des produits du modèle de sortie RS485.
Il y a 3 modes de fonctionnement,
1: mode de mesure automatique, le capteur mesure en continu le niveau et la distance du liquide, et l'utilisateur peut lire les résultats de mesure à travers l'interface 485 à tout moment.
2: Si l'utilisateur n'initie pas une communication 485, le capteur effectue une mesure et signale le résultat.
3: mode veille, le produit entre en mode veille, l'utilisateur réveille d'abord le capteur via l'interface 485, puis lance une mesure et obtient le résultat avant que le capteur ne s'endorme à nouveau.
| Définition de la signification de l'indicateur LED |
| |
|
Lors du calibrage |
Pendant le travail normal |
| lumière rouge |
Il est brillant. |
indication d'erreur |
indication d'erreur |
| éteindre |
travail normal |
travail normal |
| clignotant |
Indique l'état de la station d'étalonnage de verrouillage de la perte d'écho |
Il n'y a pas de sens. |
| Lumière jaune |
Il est brillant. |
- Je ne sais pas. |
objet détecté |
| éteindre |
Je ne peux pas. |
L'objet mesuré est perdu. |
| clignotant |
Instruit le stade d'étalonnage de verrouiller la position actuelle et peut passer à l'état d'étalonnage suivant |
L'écho perdu et l'écho détecté sont des états alternatifs, relativement critiques. |
| La lumière bleue |
Il est brillant. |
alimentation électrique normale |
alimentation électrique normale |
| éteindre |
Fourniture d'alimentation anormale |
Fourniture d'alimentation anormale |
| clignotant |
Indique que l'utilisateur peut calibrer le capteur à l'heure actuelle |
Il n'y a pas de sens. |
6. Conditions d'installation
Si vous travaillez dans un environnement où il y a beaucoup de gaz volatils ou de poussière et où il y a beaucoup de condensation,vous devez nettoyer la surface du capteur régulièrement pour éviter une réduction de la sensibilité ou une défaillance du fonctionnementLe fil d'installation ne doit pas être trop serré, ce qui entraînera une pression sur le capteur et un mauvais fonctionnement.
7.Informations relatives à la commande
|
Le KUS
|
Les types de |
Produits |
Portée |
Décrivez |
| |
M18 |
M18 boîtier, la portée maximale de mesure est de 1 mètre |
| M30-Type1 |
M30 portée de mesure maximale de 2 mètres |
| M30-Type2 |
M30 portée de mesure maximale de 3 mètres |
| Pour les véhicules à moteur à combustion |
M30 la portée maximale de mesure est de 6 mètres, 8 mètres peuvent être personnalisés |
| Personnalisé |
Shell prend en charge la personnalisation des utilisateurs |
| |
NPN |
sortie en NPN |
| PNP |
production en PNP |
| 10Voté |
La sortie est analogique 0-10V, l'alimentation requise est supérieure à 11V |
| 5Vout |
La sortie est analogique 0-5V, l'alimentation requise est supérieure à 6V |
| - Je ne sais pas. |
La sortie est analogique 4-20mA |
| Résistance à la compression |
La sortie est le protocole RS485 Modbus, veuillez vous référer au manuel d'interface logicielle pour une description spécifique. |
| |
|
D'une longueur |
Le client spécifie l'intervalle linéaire ou l'intervalle de commutation, qui peut être réglé à l'usine |
| Le KUS |
M30 |
Résistance à la compression |
2 000 mm |
|
