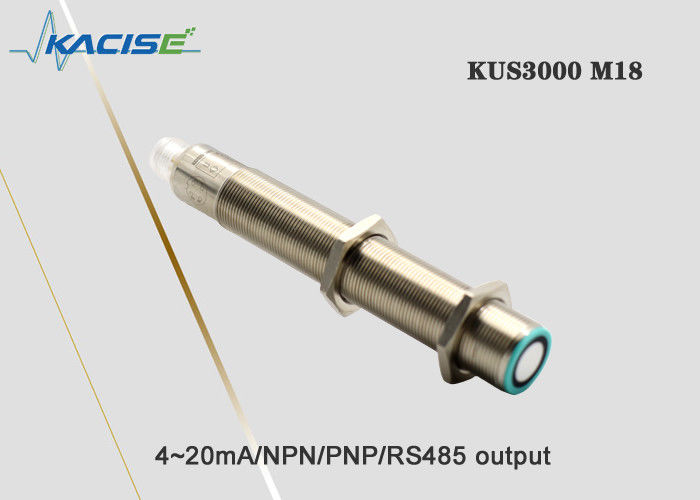

Name: Capteur de proximité ultrasonique à boîtier compact KUS3000 M18 avec une répétabilité élevée et une portée de 1 m
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

À la maison > produits > capteur ultrasonique de transducteur >

Capteur de proximité ultrasonique à boîtier compact KUS3000 M18 avec une répétabilité élevée et une portée de 1 m

Capteur ultrasonique compact M18

Capteur de proximité à haute répétabilité

Capteur à ultrasons avec garantie

Lieu d'origine:

Chine

Nom de marque:

Kacise

Certification:

Numéro de modèle:

KUS3000 M18

Document:

KUS3000 Ultrasonic Level Me....1.pdf

Nous contacter

Demandez un devis

Détails du produit

Gamme:

Sortir:

Pour les appareils de type à commande numérique:

Classe de protection:

IP65

Alimentation:

13 à 30 V

Matériel:

Cuivre nickelé

Température:

-25~70℃

Précision:

≤ 1 %

Mettre en évidence:

Capteur ultrasonique compact M18

Capteur de proximité à haute répétabilité

Capteur à ultrasons avec garantie

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

5*15*5cm, 0.1kg

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

100+

Produits connexes

Vidéo

Capteur de niveau sans fil de réservoir à ultrasons KUS650 avec protection IP65 et plage de détection de 200 mm ~ 3000 mm pour le traitement des eaux usées

Obtenez le meilleur prix

Vidéo

Sensor de niveau du réservoir de carburant à ultrasons KUM2500C avec résolution de mesure de 0,1 mm, protection IP67 et interface RS232/RS485/TTL/4-20mA

Obtenez le meilleur prix

Vidéo

Capteur de niveau d'eau à ultrasons sans contact de 15 m avec sortie RS485 protection IP68 résistant à la corrosion haute sensibilité

Obtenez le meilleur prix

Vidéo

Matériel ultrasonique du capteur PVDF de transducteur de niveau liquide le plus petit ou miniature

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

KUS3000 M18 Capteur de proximité par ultrasons à boîtier compact

1. Structure dimensionnelle
L'unité est mm.
Capteur de proximité ultrasonique à boîtier compact KUS3000 M18 avec une répétabilité élevée et une portée de 1 m 0
Structure de taille de la série M18

2Interface électrique
Capteur de proximité ultrasonique à boîtier compact KUS3000 M18 avec une répétabilité élevée et une portée de 1 m 1

Remarque: ce produit comporte deux spécifications de câble et les instructions de câblage des deux spécifications sont les suivantes:

Cable de type A		Cable de type B
Nom de l'appareil	Brun	Nom de l'appareil	Jaune
Nom de l'appareil	Blanc	Nom de l'appareil	Noir
Nom de l'appareil	Le bleu	Nom de l'appareil	Le rouge
Nom de l'appareil	Noir	Nom de l'appareil	Verte

Le mélange de câbles par défaut est basé sur les spécifications reçues par le client

3. Paramètre technique

M18
gamme	150... 1000 mm
Plage d'intervalle réglable	150... 1000 mm
point mort	0... 150 mm
Temps de réponse	environ 10 ms

Feu d'indicateur

Lumière LED bleue	La lumière bleue clignote pour indiquer que l'étalonnage peut être effectué.La lumière bleue va clignoter dans les 5 minutes après l'alimentation est alluméeAprès 5 minutes, la lumière bleue est toujours allumée pour indiquer que le capteur ne peut pas recevoir la commande d'étalonnage. .
Lumière à LED basse	Pendant la phase d'étalonnage, la lumière jaune clignote pour indiquer que l'état d'étalonnage actuel est verrouillé,et il peut être commuté à l'état d'étalonnage suivant.
Lampe LED rouge	Dans un état de fonctionnement normal, le feu rouge n'est pas allumé et le feu rouge est allumé pour indiquer qu'il y a un défaut. Pendant le processus d'étalonnage, la lumière rouge clignotante indique que le capteur bloque l'état de perte d'écho ou d'infini actuel et que l'utilisateur peut passer à l'état d'étalonnage suivant.

Paramètres électriques

Voltage d'alimentation	13... 30 V DC, les besoins spéciaux de grande tension peuvent être personnalisés
Courant sans charge I0	≤ 45 mA

Modèles spectriques de l'IOT

Voltage d'alimentation	3. 3-12 DC, ondulation 10 % SS
Consommation électrique I0	≤ 15 mA, en mode veille≤1 mA, réveil en série,

Produits

type de sortie	1 La sortie du commutateur PNP, sortie normalement ouverte et longue fermeture, peut être calibrée 2 Sortie du commutateur sortie NPN normalement ouverte et programmée à longue fermeture 3 Sortie de tension analogique de 0 à 10 V programmable. 4 Sortie analogique programmable de 4 à 20 mA 5 sortie RS485 E4 programmable.
Surtension de courant	200 mA, protection contre la polarité inverse, protection contre le court-circuit
Par défaut	M18 Point de commutation A1: 150 mm Point de commutation A2: 1000 mm M30 Point de commutation de type 1 A1 200 mm Point de commutation A2: 2000 mm M30 point de commutation de type 2 A1 300 mm point de commutation A2: 4000 mm M30 point de commutation de type 3 A1 500 mm point de commutation A2: 6000 mm
Baisse de tension de sortie	≤ 2,5 V
Répétabilité	≤ 1 %
Niveau d'allumage et d'arrêt f	≤ 13 Hz Haute fréquence peut être personnalisée
Amplitude caractéristique de l'hystérésis par défaut	5% de la valeur définie, les exigences spéciales peuvent être personnalisées
Plage de compensation de la température	-40°C à 85°C

Exigences en matière de température

Température de fonctionnement	-25...70°C ((248...343K)
Température de stockage	-40...85°C ((233...358K)

Description de la pièce mécanique

Connexion	Le connecteur V1 ((M12×1), à 4 broches
Classe de protection	IP65 Autre peut être personnalisé
Matériau de coquille	Copper nickelé, autres peuvent être personnalisés

Note: lorsque le produit M18 et le produit M30 ont une sortie analogique de 4 à 20 mA, la méthode de connexion du compteur est différente de celle du produit 550,600.Étant donné que le terminal de sortie des produits M18 et M30 est alimenté par VDD, comme indiqué à la figure 1, le compteur doit être branché sur le port d'alimentation.
Capteur de proximité ultrasonique à boîtier compact KUS3000 M18 avec une répétabilité élevée et une portée de 1 m 3
Figure 1 Diagramme du circuit d'alimentation de sortie

Figure 2 Diagramme schématique de la méthode de raccordement

4. Informations sur la commande

Le KUS	Les types de	production		gamme	décrire
	M18	M18 boîtier, la portée maximale de mesure est de 1 mètre
	M30-Type1	M30 portée de mesure maximale de 2 mètres
	M30-Type2	M30 portée de mesure maximale de 3 mètres
	Pour les véhicules à moteur à combustion	M30 la portée maximale de mesure est de 6 mètres, 8 mètres peuvent être personnalisés
	Personnalisé	Shell prend en charge la personnalisation des utilisateurs
		NPN	sortie en NPN
		PNP	production en PNP
		10Voté	La sortie est analogique 0-10V, l'alimentation requise est supérieure à 11V
		5Vout	La sortie est analogique 0-5V, l'alimentation requise est supérieure à 6V
		- Je ne sais pas.	La sortie est analogique 4-20mA
		Résistance à la compression	La sortie est le protocole RS485 Modbus, veuillez vous référer au manuel d'interface logicielle pour une description spécifique.
			D'une longueur		Le client spécifie l'intervalle linéaire ou l'intervalle de commutation, qui peut être réglé à l'usine
Le KUS	M30	Résistance à la compression	2 000 mm

5.Application
