Lieu d'origine: | Chine |
Nom de marque: | Kacise |
Numéro de modèle: | KUS3000 M30-Type2 |
Quantité de commande min: | 1 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | 5*15*5cm, 0.1kg |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100+ |
Intervalle: | 4M | Production: | 4~20mA/NPN/PNP/RS485 |
---|---|---|---|
classe de protection: | IP65 | Source de courant: | 13-30V |
Matériel: | cuivre nickelé | Température: | -25~70℃ |
Précision: | ≤1 % |

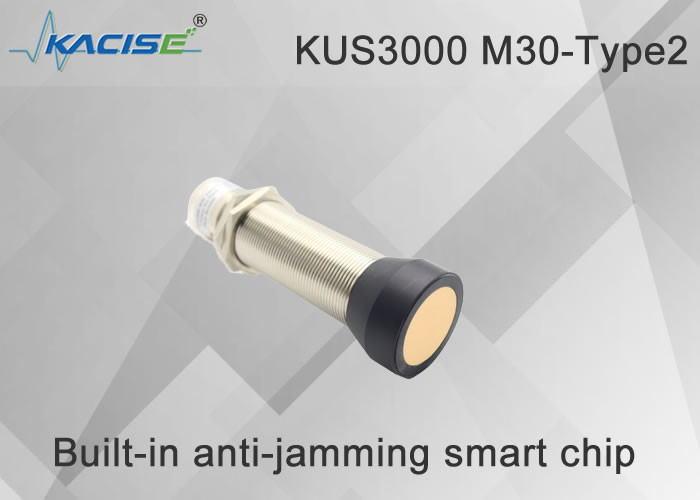

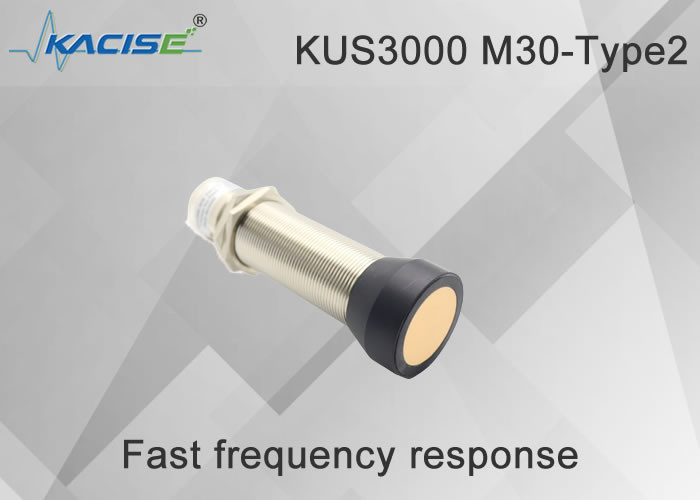

KUS3000 M30-Type2 Indicateur de niveau à ultrasons
1. Structure dimensionnelle
L'unité est mm.
Structure de taille M30 type 2
2. Interface électrique
Remarque : Ce produit a deux spécifications de câble et les instructions de câblage des deux spécifications sont les suivantes :
Câble de type A | Câble de type B | ||
Broche1 | Marron | Broche1 | Jaune |
Broche2 | Blanc | Broche2 | Le noir |
Broche3 | Bleu | Broche3 | Rouge |
Broche4 | Le noir | Broche4 | Vert |
Le mélange de câbles par défaut est basé sur les spécifications reçues par le client
3. Paramètre technique
M18 | |
Intervalle | 300... 4000 millimètres |
Plage d'intervalle réglable |
300….3500mm |
Angle mort |
0 ... 300 millimètres |
Temps de réponse | environ.20 millisecondes |
Voyant
Lumière led bleue | Le voyant bleu clignote pour indiquer que l'étalonnage peut être effectué.Le bleu et d'autres constantes indiquent que l'alimentation électrique du capteur est normale.Le voyant bleu clignotera dans les 5 minutes suivant la mise sous tension, indiquant que l'utilisateur peut effectuer le réglage et l'étalonnage de la sortie.Après 5 minutes, le voyant bleu est toujours allumé pour indiquer que le capteur ne peut pas recevoir la commande de calibrage.. |
Tellow led lumière | Il est utilisé pour indiquer si l'objet mesuré est détecté.Pendant la phase d'étalonnage, le voyant jaune clignote pour indiquer que l'état d'étalonnage actuel est verrouillé et qu'il peut être commuté sur l'état d'étalonnage suivant. |
Lumière LED rouge |
En état de fonctionnement normal, le voyant rouge n'est pas allumé et le voyant rouge est allumé pour indiquer qu'il y a un défaut. Pendant le processus d'étalonnage, le voyant rouge clignotant indique que le capteur verrouille la perte d'écho actuelle ou l'état infini, et l'utilisateur peut passer à l'état d'étalonnage suivant. |
Paramètres électriques
Tension d'alimentation | 13 ... 30 V DC, des exigences de tension larges spéciales peuvent être personnalisées |
Courant à vide I0 | ≤ 45mA |
Modèles de spectre IOT
Tension d'alimentation | 3.3-12 DC , ondulation 10 %SS |
Consommation électrique I0 | ≤ 15 mA, mode veille ≤ 1 mA, réveil série, |
Production
le type de sortie |
1 sortie de commutation sortie PNP normalement ouverte et fermée longtemps peut être calibrée 2 Sortie de commutation Sortie NPN normalement ouverte et longuement fermée programmable 3 Sortie tension analogique 0-10V programmable. 4 sorties analogiques 4-20mA programmables 5 sorties RS485 E4 programmables. |
Surintensité Ie | 200 mA, protection contre l'inversion de polarité, protection contre les courts-circuits |
Paramètres par défaut |
M18 Point de commutation A1 : 150 mm Point de commutation A2 : 1000 mm M30 Type 1 point de commutation A1 200 mm point de commutation A2 : 2000 mm M30 type 2 point de commutation A1 300mm point de commutation A2 : 4000mm M30 type 3 point de commutation A1 500mm point de commutation A2 : 6000mm |
Chute de tension de sortie | ≤ 2,5 V |
Répétabilité | ≤1 % |
Niveau marche-arrêt f | ≤ 13 Hz La haute fréquence peut être personnalisée |
Amplitude caractéristique d'hystérésis par défaut | 5% de la valeur définie, des exigences spéciales peuvent être personnalisées |
Plage de compensation de température | -40℃-85℃ |
Exigences de température
Température de fonctionnement | -25…70℃(248...343K) |
Température de stockage | -40…85℃(233...358K) |
Description de la partie mécanique
Lien | Connecteur V1 (M12 × 1), 4 broches |
classe de protection | IP65 D'autres peuvent être personnalisés |

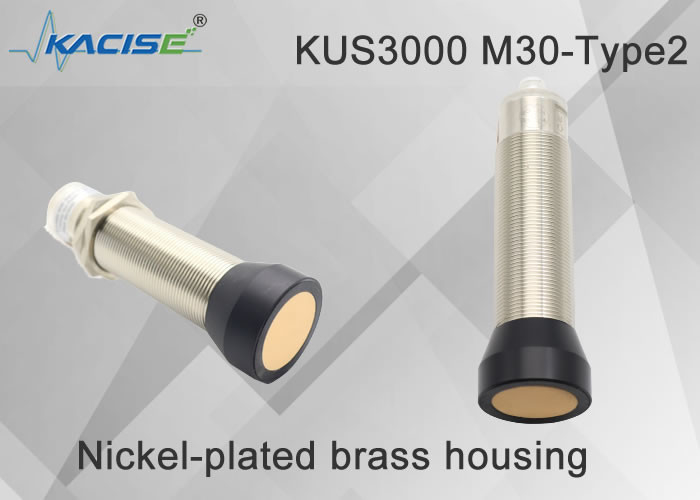

Matériau de la coque | Cuivre nickelé, d'autres peuvent être personnalisés |
Remarque : Lorsque le produit M18 et le produit M30 ont une sortie analogique 4-20 mA, la méthode de connexion du compteur est différente de celle du produit 550 600.Étant donné que la borne de sortie des produits M18 et M30 est alimentée par VDD, comme illustré à la Figure 1, le compteur doit être connecté au port d'alimentation.Entre la borne de sortie et la borne de sortie, le schéma d'instruction de connexion est illustré à la figure 2 :
Figure 1 Schéma du circuit d'alimentation de sortie
Figure 2 Diagramme schématique de la méthode de connexion
4. Informations sur la commande
KUS | Types de | production | intervalle | décris | |
M18 | Boîtier M18, la plage de mesure maximale est de 1 mètre | ||||
M30-Type1 | La plage de mesure maximale du M30 est de 2 mètres | ||||
M30-Type2 | La plage de mesure maximale du M30 est de 3 mètres | ||||
M30-Type3 | La plage de mesure maximale du M30 est de 6 mètres, 8 mètres peuvent être personnalisés | ||||
Personnalisé | Shell prend en charge la personnalisation de l'utilisateur | ||||
NPN | sortie comme NPN | ||||
PNP | sortie en tant que PNP | ||||
10Vout | La sortie est analogique 0-10V, l'exigence d'alimentation est supérieure à 11V | ||||
5Vout | La sortie est analogique 0-5V, l'exigence d'alimentation est supérieure à 6V | ||||
mAout | La sortie est analogique 4-20mA | ||||
RS485 | La sortie est le protocole Modbus RS485, veuillez vous référer au manuel de l'interface du logiciel pour une description spécifique. | ||||
XXX mm | Le client spécifie l'intervalle linéaire ou l'intervalle de commutation, qui peut être réglé en usine | ||||
KUS | M30 | RS485 | 2000mm |
