Name: Système de surveillance de capteur de niveau d'eau à ultrasons KUS630 de détection de 8 mètres et basé sur uart
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630
Price: 1,000.10 USD
Availability: InStock

À la maison > produits > capteur ultrasonique de transducteur >

Système de surveillance de capteur de niveau d'eau à ultrasons KUS630 de détection de 8 mètres et basé sur uart

Lieu d'origine:

Chine

Nom de marque:

Kacise

Numéro de modèle:

KUS630

Nous contacter

Demandez un devis

Détails du produit

Intervalle:

0~10m

Production:

4~20mA/NPN/PNP/RS485/0-3V, 0-5V

Source de courant:

3.3-24 V

Courant de travail:

≤45mA

Compensation de température:

Oui

Température de fonctionnement:

-25… 70℃ (248… 343K)

classe de protection:

IP68

Matériau de la coque:

PTFE/PVDF

Précision de mesure:

≤1 %

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

15*15*10cm, 0.5kg

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

100+

Produits connexes

Sensor de distance sous-marine KUS-W80 200 kHz Transducteur de fréquence et de faible courant sans charge pour la mesure de la distance sous-marine

Obtenez le meilleur prix

Sensor de distance sous-marine KUS-W50 Protection contre la polarité inverse et zone aveugle de 0,6 m pour une surveillance sous-marine transparente

Obtenez le meilleur prix

Sensor de communication sous-marine par ultrasons KWD200

Obtenez le meilleur prix

Sonar de balayage à 360° KWD400 à haute précision Consommation d'énergie ≤ 12 W

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

Indicateur de niveau à ultrasons série KUS630

1.Caractéristiques

KUS630 DTU est conforme au protocole de transmission de données environnementales ;
Conception RS485 basse consommation : batterie 10 000 mA 5 V, qui peut théoriquement être utilisée pendant plus de 3 ans ;
Utilisant des matériaux étanches et anti-corrosion, le niveau de protection atteint IP68, particulièrement adapté aux applications de surveillance du niveau d'eau dans les rivières et les puits ;
Le terminal de données intelligent peut être mis sous tension pour entrer dans l'état de fonctionnement et peut contrôler l'état de transmission des données.

2.Introduction

La jauge de niveau à ultrasons anti-corrosion est une jauge de niveau numérique contrôlée par un microprocesseur.Lors de la mesure, l'onde ultrasonore pulsée est envoyée par le capteur (transducteur), l'onde sonore est réfléchie par la surface de l'objet et reçue par le même capteur, convertie en un signal électrique, et la distance entre le capteur et le mesuré objet est calculé par le temps entre l'émission et la réception de l'onde sonore..Parce que la jauge de niveau de liquide à ultrasons anti-corrosion adopte une mesure sans contact, le milieu mesuré est presque illimité et peut être largement utilisé dans la mesure de la hauteur de divers matériaux liquides et solides.

3. Dimensions
L'unité dans le diagramme est mm

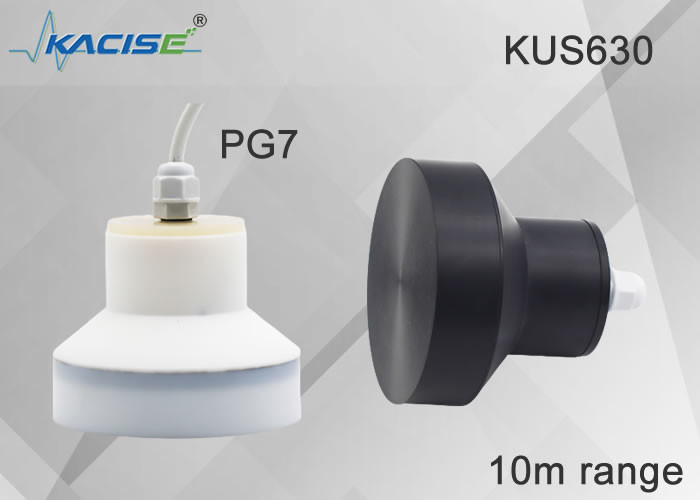

Système de surveillance de capteur de niveau d'eau à ultrasons KUS630 de détection de 8 mètres et basé sur uart 0

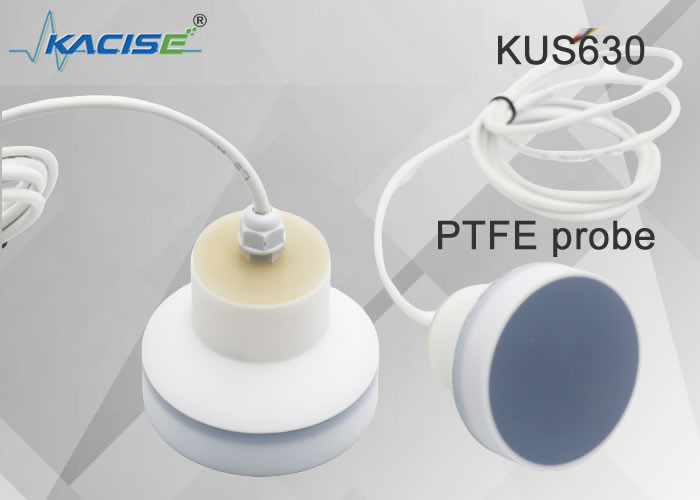

Système de surveillance de capteur de niveau d'eau à ultrasons KUS630 de détection de 8 mètres et basé sur uart 1

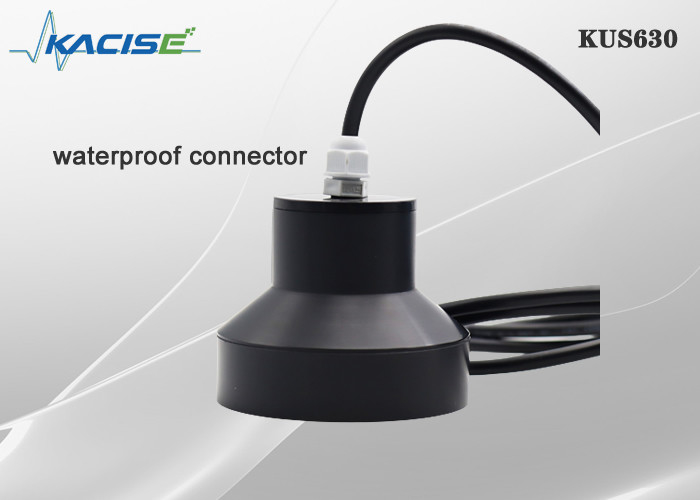

Système de surveillance de capteur de niveau d'eau à ultrasons KUS630 de détection de 8 mètres et basé sur uart 2

4.Connexions électriques et définitions des signaux
Système de surveillance de capteur de niveau d'eau à ultrasons KUS630 de détection de 8 mètres et basé sur uart 3

Ordre de ligne	Ccouleur	rédéfinition
1	Rouge	La puissance est positive
2	Le noir	masse de retour de puissance
3	Jaune	Sortie analogique, sortie de tension, sortie de commutation de sortie de courant
4	Bleu	RS485 A+ ou uart TXD
5	Vert	RS485 B-ou uart RXD

Couleur du câble	Ordre de ligne	Décris	Remarque
rouge	1	Alimenté par	Entrée de tension large 3.3V-30V
le noir	2	Terre
jaune	3	Sortie de commutation	Borne de commutation, capacité de charge 1A 60V, prend en charge jusqu'à deux sorties de commutation avec logique indépendante, les deux bornes sont les deux contacts de l'interrupteur, ne font pas la distinction entre les pôles positifs et négatifs et peuvent être connectées à volonté.
Blanc	4	Sortie de commutation
brun	4	RS485A+
vert	5	RS485B-

5.Description des paramètres

Mmodèle:KUS630
Plage de mesure	0.6m... 10m
Angle mort	0 ... 0,6 m (la zone de travail instable est inférieure à 0,6 m, il n'est pas recommandé de travailler dans cette plage) ;la version minimale de la zone aveugle de 0,3 m peut être atteinte, ce qui doit être personnalisé.
Tension d'alimentation	3,3 ... 24 V CC , ondulation 10 %SS

Courant de travail	≤ 45 mA (vitesse de mesure la plus rapide) Version basse consommation, la consommation d'énergie en veille est inférieure à 0,3 mA, la consommation d'énergie d'envoi est de 20 mA (moins de 2 ms) et la consommation d'énergie de réception n'est pas supérieure à 8 mA (moins de 150 ms)
Signal de sortie	1 : sortie analogique programmable 0-10 V. 2 : sortie RS485. 3: sortie série Uart Sortie 4:4-20mA 5 : sortie de commutation
Précision de mesure	≤1 %
Compensation de température	oui

les conditions de travail

Température de fonctionnement	-25…70℃(248...343K)
Température de stockage	-40…85℃(233...358K)

Autres consignes

Connexion électrique	Câble à 5 conducteurs (sortie analogique), câble à 6 conducteurs (sortie de commutation)；
classe de protection	IP68
Matériau de la coque	PTFE/PVDF

6.Plus d'informations
Le compteur de niveau d'objet/liquide à ultrasons est installé sur la partie supérieure du conteneur.Sous le contrôle fonctionnel de l'unité combinée et des composants électroniques, la sonde émet un faisceau d'impulsions ultrasonores au-dessus de 20000 Hz vers l'objet mesuré.Étant donné que la température a un effet sur la vitesse du son, le compteur doit mesurer la température pour corriger la vitesse du son.Il existe de nombreuses options pour le système à quatre fils, qui peut apporter simultanément 4-20mA, une communication RS485, deux sorties relais et peut également être alimenté en 220VAC.

7. Informations de commande

KUS	Mmodèle	Osortie	Range	réécrire
	630B	Prise en charge de la personnalisation
	Fait sur mesure
		0-10V	Sortie analogique 0-10V
		0-5V	Sortie analogique 0-5V
		0-3V	Sortie analogique 0-3V
		4-20mA	Sortie analogique 4-20mA
		SW	Sortie de commutation
		Uart	Sortie série Uart Protocole MODBUS RTU
		RS485	Sortie RS485 Protocole MODBUS RTU
			XXX mm	XXX mmsignifie la distance de mesure maximale (default1000mm)
KUS	550	RS485	10000mm
