| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | KUS630C |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | 15*15*10cm, 1.2kg |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Intervalle: | 15m | Production: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Source de courant: | 3.3-24 V | Courant de travail: | ≤45mA |
| Compensation de température: | Oui | Température de fonctionnement: | -25… 70℃ (248… 343K) |
| classe de protection: | IP68 | Matériau de la coque: | PVDF |
| Précision de mesure: | ≤1 % | ||
| Surligner: | Capteur à ultrasons pour système d'alarme de voiture,capteur de transducteur à ultrasons KUS630C,capteur de distance à ultrasons pour voiture |
||

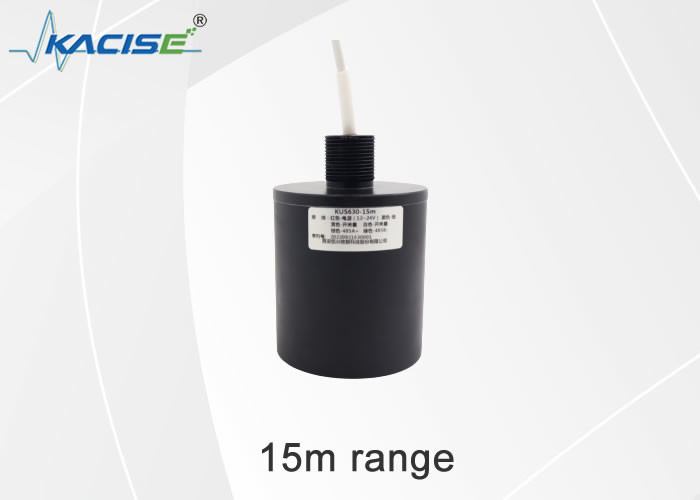

Indicateur de niveau à ultrasons série KUS630
1.Caractéristiques
2. Dimensions
L'unité dans le diagramme est le mm.
3.Connexions électriques et définitions des signaux
| Ordre de ligne | Ccouleur | rédéfinition |
| 1 | Rouge | La puissance est positive |
| 2 | Le noir | masse de retour de puissance |
| 3 | Jaune | Sortie analogique, sortie de tension, sortie de commutation de sortie de courant |
| 4 | Bleu | RS485 A+ ou uart TXD |
| 5 | Vert | RS485 B-ou uart RXD |
| Couleur du câble | Ordre de ligne | Décris | Remarque |
| rouge | 1 | Alimenté par | Entrée de tension large 3.3V-30V |
| le noir | 2 | Terre | |
| jaune | 3 | Sortie de commutation | Borne de commutation, capacité de charge 1A 60V, prend en charge jusqu'à deux sorties de commutation avec logique indépendante, les deux bornes sont les deux contacts de l'interrupteur, ne font pas la distinction entre les pôles positifs et négatifs et peuvent être connectées à volonté. |
| Blanc | 4 | Sortie de commutation | |
| brun | 4 | RS485A+ | |
| vert | 5 | RS485B- |
4.Description des paramètres
| Mmodèle:KUS630 | |
| Plage de mesure |
0.8m... 15m |
|
Angle mort |
0 ... 0,6 m (la zone de travail instable est inférieure à 0,6 m, il n'est pas recommandé de travailler dans cette plage) ;la version minimale de la zone aveugle de 0,3 m peut être atteinte, ce qui doit être personnalisé. |
| Tension d'alimentation | 3,3 ... 24 V CC , ondulation 10 %SS |
|
Courant de travail |
≤ 45 mA (vitesse de mesure la plus rapide) Version basse consommation, la consommation d'énergie en veille est inférieure à 0,3 mA, la consommation d'énergie d'envoi est de 20 mA (moins de 2 ms) et la consommation d'énergie de réception n'est pas supérieure à 8 mA (moins de 150 ms) |
|
Signal de sortie |
1 : sortie analogique programmable 0-10 V. 2 : sortie RS485. 3: sortie série Uart Sortie 4:4-20mA 5 : sortie de commutation |
| Précision de mesure | ≤1 % |
| Compensation de température | oui |
les conditions de travail
| Température de fonctionnement | -25…70℃(248...343K) |
| Température de stockage | -40…85℃(233...358K) |
autres consignes
| Connexion électrique | Câble à 5 conducteurs (sortie analogique), câble à 6 conducteurs (sortie de commutation)； |
| classe de protection | IP68 |
| Matériau de la coque | PVDF |
5. Informations de commande
| KUS | Mmodèle | Osortie | Range | réécrire |
| 630C | Prise en charge de la personnalisation | |||
| Fait sur mesure | ||||
| 0-10V | Sortie analogique 0-10V | |||
| 0-5V | Sortie analogique 0-5V | |||
| 0-3V | Sortie analogique 0-3V | |||
| 4-20mA | Sortie analogique 4-20mA | |||
| SW | Sortie de commutation | |||
| Uart | Sortie série Uart Protocole MODBUS RTU | |||
| RS485 | Sortie RS485 Protocole MODBUS RTU | |||
| XXX mm |
XXX mmsignifie la distance de mesure maximale (default15000mm) |
|||
| KUS | 630 | RS485 | 15000mm | |
