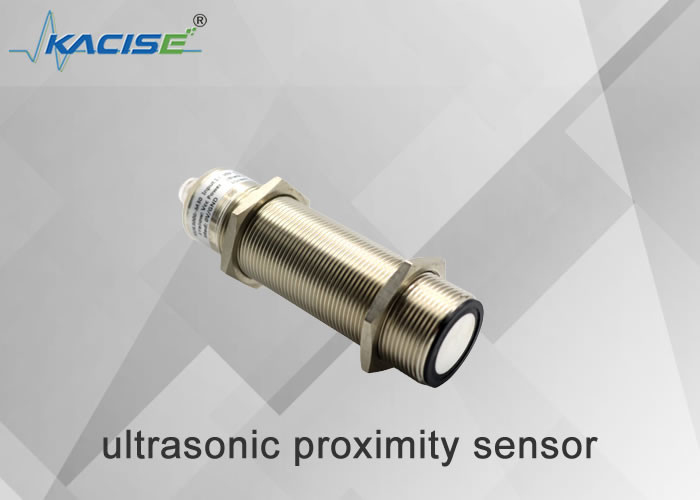

Sensor de mesure de distance de proximité par ultrasons série KUS3000 avec classe de protection IP66

Capteur de distance de proximité à ultrasons

capteur de transducteur à ultrasons série KUS3000

capteur de distance à ultrasons

Lieu d'origine:

Chine

Nom de marque:

Kacise

Certification:

Numéro de modèle:

KUS3000

Nous contacter

Demandez un devis

Détails du produit

Portée:

1m~12m

Produits:

Pour les appareils de type à commande numérique:

Classe de protection:

Résistance à la corrosion

Énergie:

13 à 30 V

Matériel:

Cuivre nickelé

Température:

-25~70℃

Précision:

≤ 1 %

Mettre en évidence:

Capteur de distance de proximité à ultrasons

capteur de transducteur à ultrasons série KUS3000

capteur de distance à ultrasons

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

15*20*15cm, 0.3kg

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

100+

Produits connexes

Sensor de distance sous-marine KUS-W80 200 kHz Transducteur de fréquence et de faible courant sans charge pour la mesure de la distance sous-marine

Obtenez le meilleur prix

Sensor de distance sous-marine KUS-W50 Protection contre la polarité inverse et zone aveugle de 0,6 m pour une surveillance sous-marine transparente

Obtenez le meilleur prix

Sensor de communication sous-marine par ultrasons KWD200

Obtenez le meilleur prix

Sonar de balayage à 360° KWD400 à haute précision Consommation d'énergie ≤ 12 W

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

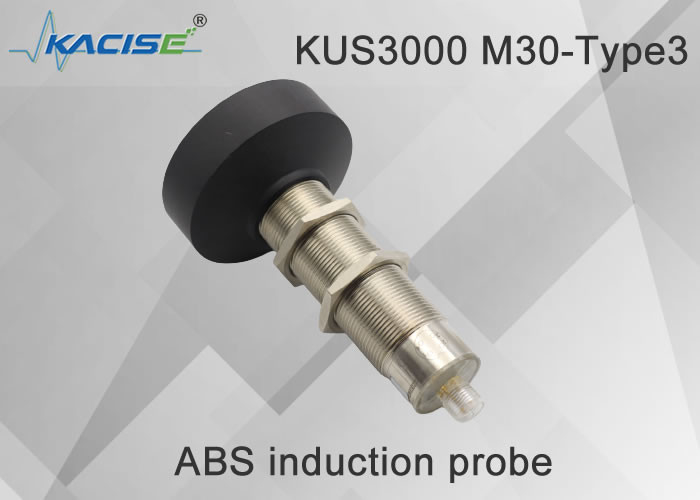

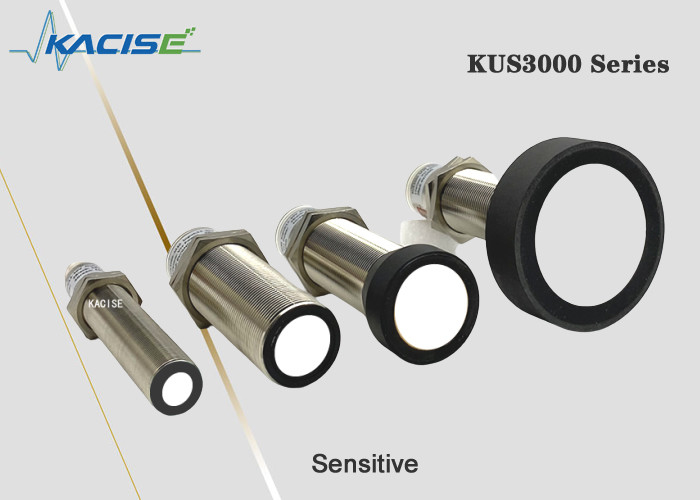

Le type 3 de la KUS3000 M30 Mesureur de niveau ultrasonique

Sensor de mesure de distance de proximité par ultrasons série KUS3000 avec classe de protection IP66 0

Compact et durable
Modèles spécifiques à l'IoT
Haute résolution et petite zone morte

1. Structure dimensionnelle

L'unité est mm.

Sensor de mesure de distance de proximité par ultrasons série KUS3000 avec classe de protection IP66 1

2Interface électrique

Sensor de mesure de distance de proximité par ultrasons série KUS3000 avec classe de protection IP66 2

Remarque: Ce produit comporte deux spécifications de câble et les instructions de câblage des deux spécifications sont les suivantes:

Cable de type A		Cable de type B
Nom de l'appareil	Brun	Nom de l'appareil	Jaune
Nom de l'appareil	Blanc	Nom de l'appareil	Noir
Nom de l'appareil	Le bleu	Nom de l'appareil	Le rouge
Nom de l'appareil	Noir	Nom de l'appareil	Verte

Le mélange de câbles par défaut est basé sur les spécifications reçues par le client

3. Paramètre technique

Modèle	Les pièces détachées sont classées par catégorie.
Plage de mesure	0.15 ~ 1m/0.2 ~ 2m/0.3 ~ 4m/0.4 ~ 6m/0.6 ~ 12m
Voltage d'alimentation	13... 30 VDC, les exigences spéciales de grande tension peuvent être personnalisées
Signal de sortie	1.4-20mA/NPN/PNP/TTL; 2. Modbus RS485.
Courant sans charge I0	≤ 45 mA
Courant de surcharge Ie	200 mA, protection contre la polarité inverse, protection contre le court-circuit
Consommation électrique I0	Évolution de l'appareil jusqu'à 15 mA
Répétabilité	Jusqu'à 1%
Plage de compensation de température	-40 à 85 °C
Température de l'environnement de travail	-25 à 70 °C (248 à 343 K)
Température de stockage	-40 à 85 °C
Fréquence de commutation f	≤ 13 Hz haute fréquence peut être personnalisée
Niveau de protection	IP66, d'autres peuvent être personnalisés
Matériau de coquille	d'une épaisseur n'excédant pas 1 mm
Connecteur	connecteur V1 (M12×1), à 4 broches
Voltage d'alimentation	3.3-12 DC, ondulation de 10% SS

Feu d'indicateur

Lumière LED bleue

La lumière bleue clignote pour indiquer que l'étalonnage peut être effectué. La lumière bleue et d'autres constantes indiquent que l'alimentation du capteur est normale.La lumière bleue va clignoter dans les 5 minutes après l'alimentation est alluméeAprès 5 minutes, la lumière bleue est toujours allumée pour indiquer que le capteur ne peut pas recevoir la commande Calibration. .

Lumière à LED basse

Pendant la phase d'étalonnage, la lumière jaune clignote pour indiquer que l'état d'étalonnage actuel est bloqué,et il peut être commuté à l'état d'étalonnage suivant.

Lampe LED rouge

En état de fonctionnement normal, le feu rouge n'est pas allumé et le feu rouge est allumé pour indiquer qu'il y a un défaut.

Pendant le processus d'étalonnage, la lumière rouge clignotante indique que le capteur bloque l'état de perte d'écho ou d'infini actuel et que l'utilisateur peut passer à l'état d'étalonnage suivant.

Note: lorsque le produit M18 et le produit M30 ont une sortie analogique de 4 à 20 mA, la méthode de connexion du compteur est différente de celle du produit 550,600.Étant donné que le terminal de sortie des produits M18 et M30 est alimenté par VDD, comme indiqué à la figure 1, le compteur doit être branché au port d'alimentation.

Sensor de mesure de distance de proximité par ultrasons série KUS3000 avec classe de protection IP66 3

Figure 1 Diagramme du circuit d'alimentation de sortie

Sensor de mesure de distance de proximité par ultrasons série KUS3000 avec classe de protection IP66 4

Figure 2 Diagramme schématique de la méthode de raccordement

4. Informations sur la commande

Le KUS	Les types de	production		gamme	décrire

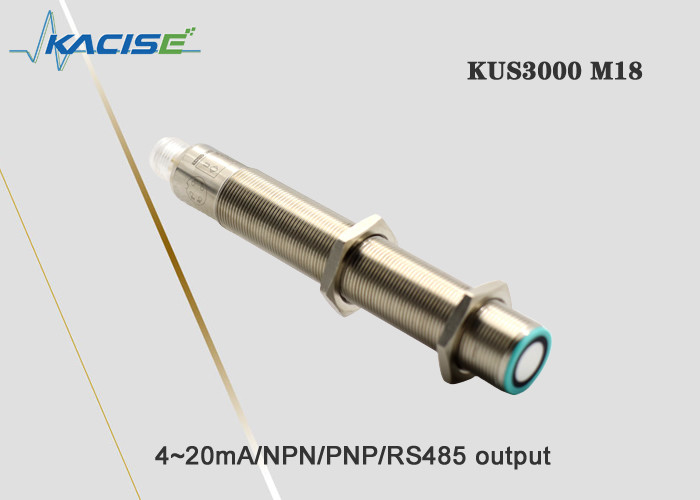

	M18	M18 boîtier, la portée maximale de mesure est de 1 mètre
	M30-Type1	M30 portée de mesure maximale de 2 mètres

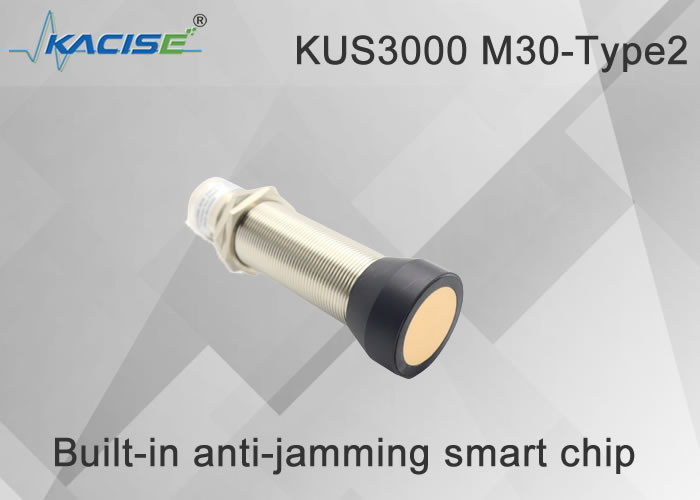

	M30-Type2	M30 portée de mesure maximale de 3 mètres
	Pour les véhicules à moteur à combustion	M30 la portée maximale de mesure est de 6 mètres, 8 mètres peuvent être personnalisés
	Personnalisé	Shell prend en charge la personnalisation des utilisateurs
		NPN	sortie en NPN
		PNP	production en PNP
		10Voté	La sortie est analogique 0-10V, l'alimentation requise est supérieure à 11V
		5Vout	La sortie est analogique 0-5V, l'alimentation requise est supérieure à 6V
		- Je ne sais pas.	La sortie est analogique 4-20mA
		Résistance à la compression	La sortie est le protocole RS485 Modbus, veuillez vous référer au manuel d'interface logicielle pour une description spécifique.
			D'une longueur		Le client spécifie l'intervalle linéaire ou l'intervalle de commutation, qui peut être réglé à l'usine
Le KUS	M30	Résistance à la compression	6 000 mm

5.Application
