Lieu d'origine: | La Chine (continent) |
Nom de marque: | Kacise |
Certification: | ce,ISO9001 |
Numéro de modèle: | Série de KUS |
Quantité de commande min: | 1PCS |
---|---|
Détails d'emballage: | chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa |
Délai de livraison: | jours 5work |
Conditions de paiement: | T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 1000 morceaux par semaine |
Produit: | Capteur ultrasonique de distance | Chaîne de détection: | 300mm~5000mm |
---|---|---|---|
Fréquence de transducteur: | environ. 220kHz | Sortie: | RS485 + 4-20mA/0-10V |
La puissance d'entrée: | 3.3V~24V | Catégorie d'IP: | IP68 |
Matériel: | PVDF | Type: | Imperméable |
Théorie: | Capteur à ultrasons | Garantie: | 12 mois |
Nom de produit: | Compteur de niveau d'eau à ultrasons PVDF 5m | ||
Surligner: | Mètre de niveau ultrasonique de réservoir de l'eau RS485,capteur ultrasonique de l'eau 5V,Mètre de niveau d'eau de PVDF |
1. Paramètre
Modèle : KUS600 | |
Chaîne de mesure |
600… 5000 millimètres. La distance de mesure peut atteindre 6 mètres si l'alimentation d'énergie est 24V. |
Tache aveugle | 600 millimètres |
Tension d'alimentation | 3,3… 24 volts continu, ondulation 10 % solides solubles |
Approvisionnement à vide I0 actuel | période active du ≤ 20 mA et ≤0.3mA pendant le temps de sommeil |
Le signal de sortie |
0-10V. sortie analogique de 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
Exactitude de mesure | ≤ 1 % F.S. |
Compensation de température | Oui |
Pouvoir séparateur en portée | 0.1mm ; |
Conditions de travail
La température fonctionnante | -40… 85℃ (233… 358K) |
Température de stockage | -40… 85℃ (233… 358K) |
D'autres instructions
Connexion électrique | câble 5-core (sortie analogique), câble de 6 noyaux (sortie de commutateur) ; |
Classe de protection | IP67 |
matériel de coquille | PVC /PVDF/PTFE/ABS |
Connexions et définitions électriques de signal
Ligne ordre | Couleur | Définition |
1 | Rouge | La puissance est positive |
2 | Noir | au sol de retour de puissance |
3 | Jaune | Sortie analogique, sortie de tension, sortie de commutateur de sortie actuelle |
4 | Bleu | RS485 A+ ou uart TXD |
5 | Vert | RS485 b ou uart RXD |
L'unité dans le diagramme est millimètre
4. états d'installation
Si le capteur est installé à la chute de la température d'environnement au-dessous de 0℃, il devrait faire bien sur les mesures de sauvegarde. En cas de support direct du capteur dans un trou traversant utilisant les écrous en acier, il doit être fixé au milieu du fil de logement.
5. L'information de commande
KUS | modèle | sortie | gamme | décrivez |
630 | Modèle de série de produit | |||
Fait sur commande | ||||
0-10V | Sortie 0-10V analogue | |||
0-5V | Sortie 0-5V analogue | |||
0-3V | Sortie 0-3V analogue | |||
4-20mA | Sortie 4-20mA analogue | |||
Commutateur | Sortie de commutateur | |||
Uart | Protocole périodique de la sortie MODBUS RTU d'Uart | |||
RS485 | RS485 protocole de la sortie MODBUS RTU | |||
XX m |
Moyens de XX m la distance maximum de mesure (défaut 10m) |
|||
KUS | 550 | RS485 | 2m |

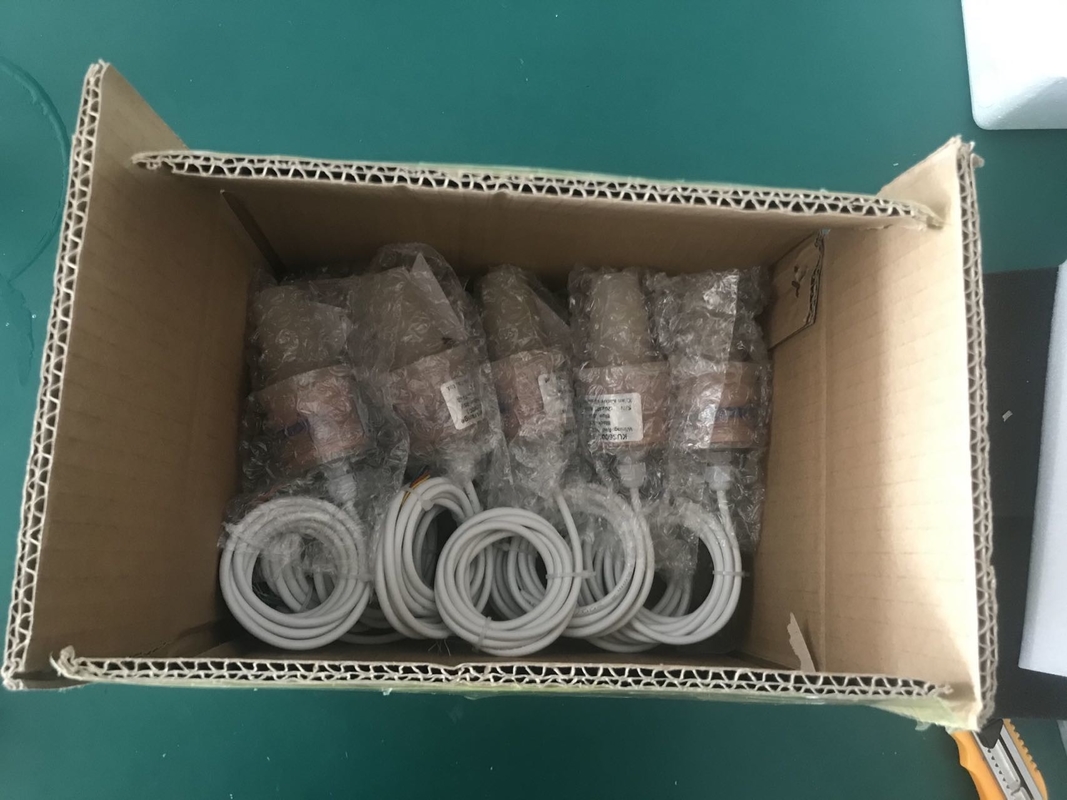

6. Emballage et expédition
