| Lieu d'origine: | Chine (continent) |
| Nom de marque: | Kacise |
| Certification: | CE,FDA |
| Numéro de modèle: | Le KWD-100 |
| Quantité de commande min: | 10-1000 |
|---|---|
| Prix: | $100-$2000 |
| Détails d'emballage: | Paquet commun ou paquet sur mesure |
| Délai de livraison: | 10 à 15 jours |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 2000 pièces par jour |
| Le protocole: | MODBUS | Interface: | RS485 |
|---|---|---|---|
| alimenté par: | batterie 18650 | Plage de température de fonctionnement ((°C): | -20~60 |
| Voltage de l'alimentation externe (V): | 12 à 25.6 | Courant d'alimentation externe (mA): | 100 |
| Niveau de protection: | Pour la protection contre la corrosion | ||
| Surligner: | Interface RS485 Capteur à ultrasons portatif,Protocole Modbus Capteur à ultrasons portatif,mesure de profondeur Capteur à ultrasons portatif |
||

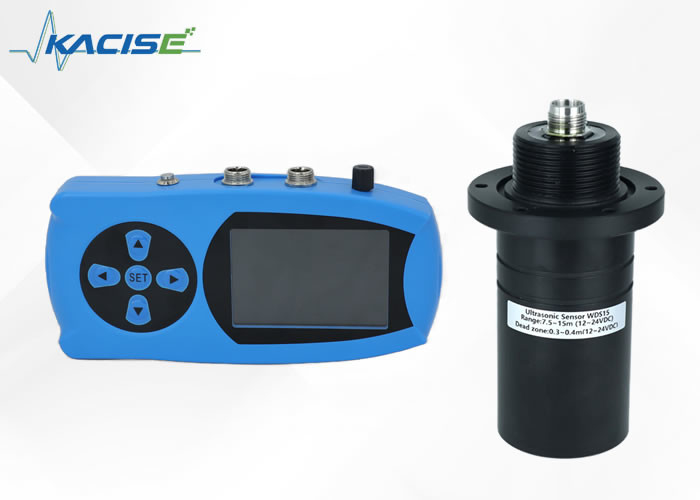

Sondeur à ultrasons portable KWD100
1.Présentation du produit
Le détecteur à ultrasons portable KWD100 est un ordinateur terminal portable développé pour le transport et la mesure portables.Il est d'apparence légère, de structure durable, facile à utiliser, simple et intuitif, ce qui améliore considérablement l'efficacité du travail et l'expérience utilisateur, et peut être adapté pour être utilisé dans divers environnements.
Ce produit est basé sur le principe de la télémétrie par ultrasons et peut réaliser des fonctions de télémétrie sous-marine et de mesure de profondeur sous-marine.La particularité de ce produit est qu'il peut utiliser le transducteur fixé à la machine pour mesurer la profondeur ;il peut également être utilisé pour l'alimentation externe et la communication externe.Les différents capteurs ou transducteurs de télémétrie de l'entreprise effectuent les travaux de télémétrie correspondants.Les paramètres de chaque transducteur ultrasonique sont différents pour faire face à différentes occasions.Ce produit peut lire les formes d'onde du signal du transducteur et du capteur, ce qui permet au personnel de prendre des décisions pertinentes.

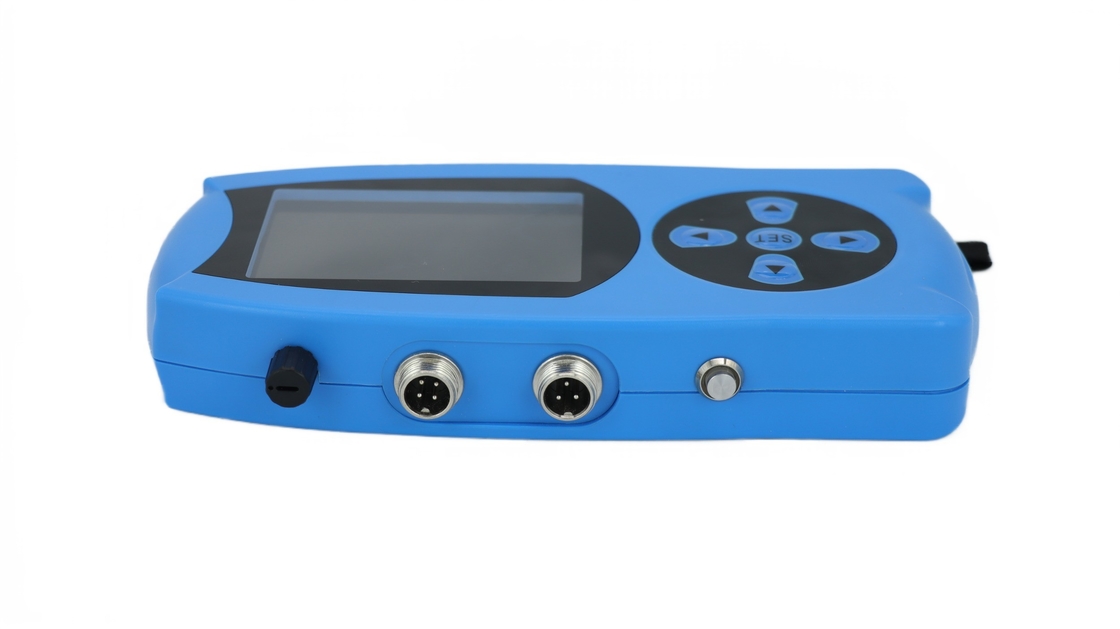

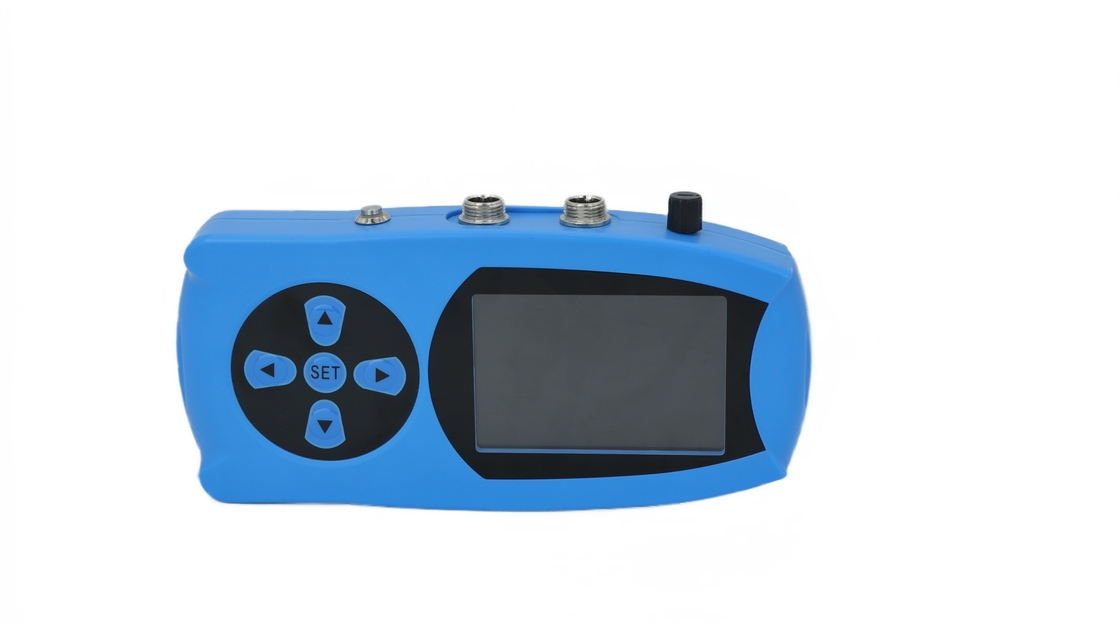

2. Présentation de l'apparence
● Switch : utilisé pour allumer et éteindre le terminal portable
● Connecteur de transducteur : utilisé pour connecter différents types de transducteurs à ultrasons
● Connecteur de capteur : utilisé pour connecter différents types de capteurs de télémétrie
● Bouton de réglage de la tension : utilisé pour régler la tension de l'alimentation de sortie (~12~24 V)
● Entrée clé : utilisée pour l'interaction avec l'appareil
● Écran LCD : affiche diverses valeurs et graphiques
● Dragonne anti-perte : accrochez-la à votre main pour éviter de tomber
3. Performances des paramètres
Paramètres du capteur à ultrasons :
| ParamètresModèle | WDS15 | WDS10 | WDS4 | WDS100-A | WDS100-B | ||
| Fréquence des ondes sonores (KHz) | 300 | 500 | 1000 | 200 | 200 | ||
| Plage de mesure ( m ) |
7,5 (12 V) 15(24V) |
5(12V) 10(24V) |
2(12V) 4(24V) |
100(24V) | 100(24V) | ||
| Zone aveugle (m) |
0,3 (12 V) 0,4 (24 V) |
0,15(12V) 0,2 (24 V) |
0,05 (12 V) 0,07 (24 V) |
0,6 | 0,6 | ||
| Précision ( % ) | 0,5 | 0,5 | |||||
| Angle du faisceau ( ° ) | dix | 5.8 | 2.9 | ||||
| Tension d'alimentation (V) | 12~30 | 10,8 ~ 26,4 | 10,8 ~ 26,4 | ||||
| Plage de température de fonctionnement (℃) | -10~60 | -20~60 | -20~60 | ||||
| Consommation d'énergie (mW) | 960 | ||||||
| Longueur du câble (m) | La longueur du câble par défaut est de deux mètres, d'autres longueurs peuvent être personnalisées. | ||||||
| Filetage de montage | M36 | M50 | M80 | ||||
| Protocole | Modbus | Modbus | Modbus | ||||
| interface | RS485 | RS485 | RS485 | ||||
| Niveau de protection | IP68 | IP68 | IP68 | ||||
Paramètres de l'ordinateur hôte :
| ParamètresModèle | 100 KWD |
| Protocole | Modbus |
| interface | RS485 |
| alimenté par | Batterie 18650 |
| Plage de température de fonctionnement (℃) | -20~60 |
| Tension d'alimentation externe (V) | 12~25,6 |
| Courant d'alimentation externe (mA) | 100 |
| Consommation d'énergie (mW) |
4. Description de l'accord
paramètres du port
Le matériel adopte RS-485, communication semi-duplex maître-esclave, l'hôte appelle l'adresse de l'esclave et l'esclave répond à la communication
Trame de données : 10 bits, 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de parité ;
Débit en bauds : 9 600 19 200 38 400 115 200 (par défaut 115 200).
Lire un seul registre
Code de fonction : 03H
| L'hôte envoie | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| adresse | 03H | Démarrer l'enregistrement des octets de poids fort | Commencez à enregistrer les octets faibles | Numéro de registre octet de poids fort | Numéro de registre octet de poids faible | CRC vérifie l'octet de poids faible du code | Code de vérification CRC octet de poids fort |
1er octet ADDR : code d'adresse de l'esclave (0x01~0xFE) ;
Octet 2 03H : code fonction ;
Octets 3 et 4 : l'adresse du registre de départ à lire ;
Octets 5 et 6 : Le nombre de registres à lire, la lecture d'un seul registre est 0x0001 ;
Octets 7 et 8 : code de contrôle CRC16 de l'octet 1 à l'octet 6.
| Esclave recevant | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| adresse | 03H | Nombre total d'octets | Octet de poids fort des données | Octet de poids faible des données | CRC vérifie l'octet de poids faible du code | Code de vérification CRC octet de poids fort |
1er octet ADDR : code d'adresse de l'esclave (0x01~0xFE) ;
Octet 2 03H : code fonction ;
Octet 3 : le nombre total d'octets de données reçus.Si un seul registre est lu, le nombre total d'octets est de 02 ;
Octets 4 et 5 : enregistrez les données, chaque donnée occupe 2 octets ;
Octets 6 et 7 : code de contrôle CRC16 de l'octet 1 à l'octet 5.
Lecture de plusieurs registres
Code de fonction : 03H
| L'hôte envoie | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| adresse | 03H | Commencez à enregistrer les octets élevés | Commencez à enregistrer les octets faibles | Numéro de registre octet de poids fort | Numéro de registre octet de poids faible | CRC vérifie l'octet de poids faible du code | Code de vérification CRC octet de poids fort |
Se référer à la méthode de lectureun seul registre.Lors de la lecture simultanée de la distance et de la température, le nombre de registres est 0x0002 ;
| Esclave recevant | |||||||||
| 1 | 2 | 3 | 4, 5 | … | N-1, N | N+1 | N+2 | ||
| adresse | 03H | Nombre total d'octets | Données 1 octet de poids fort | Données 1 octet de poids faible | … | Données N octet de poids fort | Données N octet de poids faible | CRC vérifie l'octet de poids faible du code | Code de vérification CRC octet de poids fort |
Se référant à la méthode de lectureun seul registre, la donnée 1 est la valeur de registre de départ à lire.Chaque donnée occupe 2 octets.Le nombre de données est renvoyé en fonction du nombre de registres lus par l'utilisateur.
Écrire un seul registre
Code de fonction : 06H
| L'hôte envoie | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| adresse | 06H | Adresse d'enregistrement octet de poids fort | Adresse d'enregistrement octet faible | Octet de poids fort des données | Octet de poids faible des données | CRC vérifie l'octet de poids faible du code | Code de vérification CRC octet de poids fort |
1er octet ADDR : code d'adresse de l'esclave (0x01~0xFE) ;
Octet 2 06H : code fonction ;
Octets 3 et 4 : l'adresse du registre écrite ;
Octets 5 et 6 : données de registre correspondant à l'adresse du registre ;
Octets 7 et 8 : code de contrôle CRC16 de l'octet 1 à l'octet 6.
| Esclave recevant | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| adresse | 06H | Enregistrer l'octet de poids fort | Enregistrer l'octet de poids faible | Octet de poids fort des données | Octet de poids faible des données | CRC vérifie l'octet de poids faible du code | Code de vérification CRC octet de poids fort |
1er octet ADDR : code d'adresse de l'esclave (0x01~0xFE) ;
Octet 2 06H : code fonction ;
Octets 3 et 4 : l'adresse du registre écrite ;
Octets 5 et 6 : données de registre correspondant à l'adresse du registre ;
Octets 7 et 8 : code de contrôle CRC16 de l'octet 1 à l'octet 6.
| 1 | 2 | 3 | 4 | 5 |
| adresse | code de fonction | code d'erreur |
CRC vérifie le code à octet faible |
Code de vérification CRC octet de poids fort |
1er octet ADDR : code d'adresse de l'esclave (0x01~0xFE) ;
Le deuxième octet 83H ou 86H : code de fonction (83H signifie qu'une erreur est signalée pour la commande de lecture, 86H signifie qu'une erreur est signalée pour la commande d'écriture) ;
Octet 3 : Référencetable des codes des messages d'erreur;
Octets 4 et 5 : code de contrôle CRC16 de l'octet 1 à l'octet 3.
| Tableau des codes des messages d'erreur | |
| Code d'information | Remarque |
| 01H | Code de fonction illégal |
| 02H | Adresse de données illégale |
| 03H | valeur de données illégale |
| 04H | Erreur de vérification CRC16 |
| 05H | Reçu correctement |
| 06H | Erreur de réception |
| 07H | Erreur de paramètre |
| Tableau de définition du registre | |||||||||
| Enregistrer l'adversité | Description du contenu |
Seulement lire |
Enregistrer l'adversité | Description du contenu |
Seulement lire |
||||
| 0000 | 0 | 1 | distance | √ | 0001 | 2 | 3 | réserve | √ |
| 0002 | 4 | 5 | température | √ | 0003 | 6 | 7 | réserve | √ |
| 0032 | 100 | 101 | 0033 | 102 | 103 | ||||
| 0034 | 104 | 105 | 0035 | 106 | 107 | ||||
| 005C | 184 | 185 |
(185)RX-MOD//Le mode de téléchargement actif est 2
|
005D | 186 | 187 | |||
| 005E | 188 | 189 | 005F | 190 | 191 | ||||
| 0060 | 192 | 193 | 0061 | 194 | 195 | Réinitialisation d'usine/réinitialisation du système | |||
| 0062 | 196 | 197 | Réglage du débit en bauds METERWORK | 0063 | 198 | 199 | Nombre d'impulsions | ||
| 0068 | 208 | 209 | 0069 | 210 | 211 | ||||
| 006A | 212 | 213 | 006B | 214 | 215 |
Type de tableau /Adresse de l'instrument |
|||
| 006C | 216 | 217 | 006D | ||||||
