Capteur de distance sous-marine KUS-W36 Sortie de mesure précise et niveau de protection IP68 pour une mesure précise de la distance

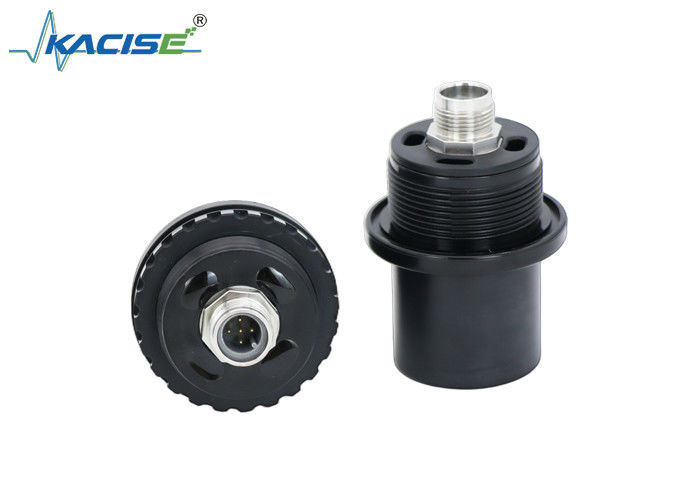

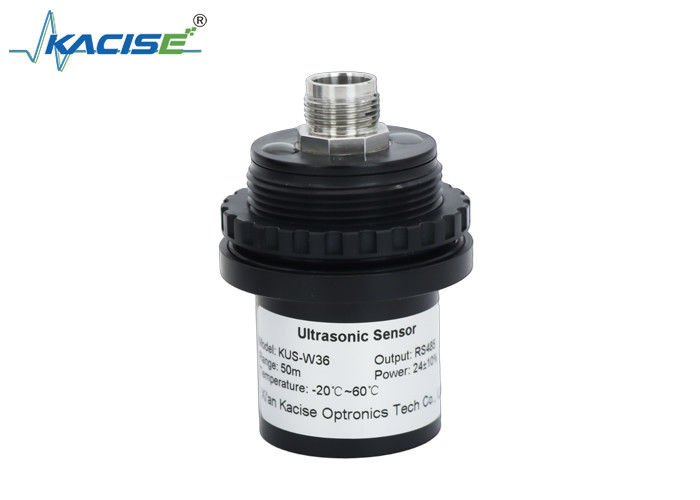

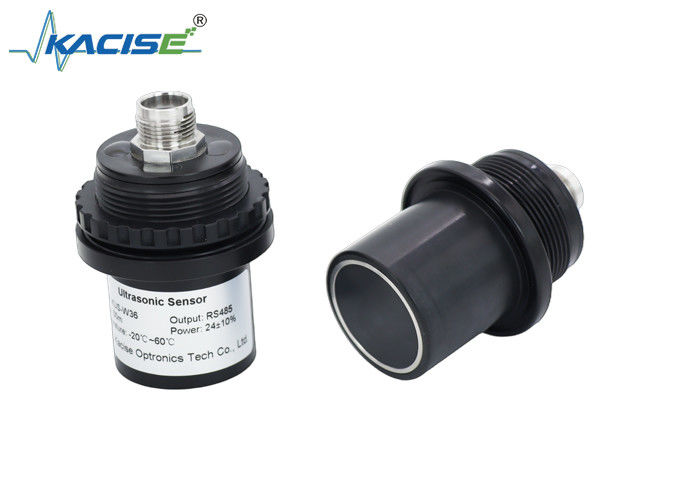

Sensor de distance sous-marine KUS-W36

Introduction au projet

Le capteur de mesure de distance sous-marine utilise des ondes ultrasoniques pour transmettre dans l'eau, et lorsqu'il rencontre l'objet à mesurer,il réfléchit et mesure la distance entre le capteur et l'objet à mesurerIl peut être utilisé pour éviter les obstacles et mesurer les distances sous-marines.

Le niveau de protection du produit atteint le niveau IP68 et il peut être immergé dans l'eau pendant une longue période à une profondeur de 10 mètres sans endommager.

Principe de mesure

L'onde ultrasonique émise par la sonde ultrasonique se propage à travers l'eau, rencontre la cible à mesurer, puis revient à la sonde ultrasonique à travers l'eau après réflexion.Parce que le temps d'émission et de réception peut être connu, selon ce temps × vitesse du son ÷ 2 = la distance entre la surface d'émission de la sonde et la cible à mesurer.

Formule de calcul: D = C*t/2

(divisé par 2 parce que l'onde sonore est en fait un aller-retour de l'émission à la réception, D est la distance, C est la vitesse du son, et t est le temps).

Si la différence de temps entre l'émission et la réception est de 0,01 seconde, la vitesse du son dans l'eau douce à température normale est de 1500 mètres/seconde.

1500 mètres par seconde × 0,01 seconde = 15 mètres

15 mètres × 2 = 7,50 mètres

Autrement dit, la distance entre la surface d'émission de la sonde et la cible à mesurer est de 7,50 mètres.

Paramètres techniques
