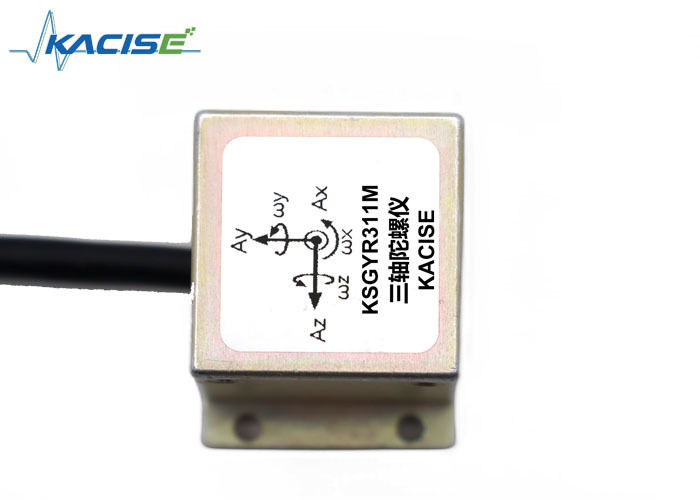

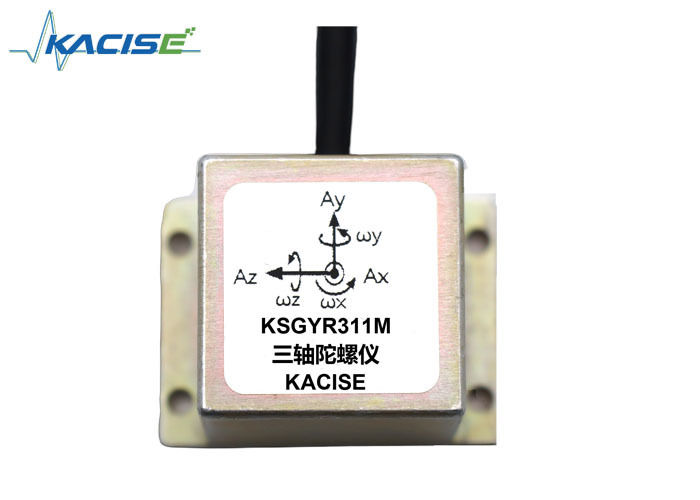

Rate angulaire universelle triaxiale gyroscope KSGYR311M

Rate angulaire universelle triaxiale gyroscope KSGYR311M

capteur gyroscopique triaxial

gyroscope à vitesse angulaire universelle

gyroscope électronique avec garantie

Place of Origin:

CHINA

Nom de marque:

KACISE

Certification:

CE

Model Number:

KSGYR311M

Nous contacter
Demandez un devis
Détails du produit
Tension d'entrée:
6-15vdc
Courant entrantmA:
< 30 MA
Voltage de décalage:
2,5 ± 0,05 V
Tension de sortie:
0.5-4.5v
Gamme:
±250°/s
Poids:
≤40g
Mettre en évidence:

capteur gyroscopique triaxial

,

gyroscope à vitesse angulaire universelle

,

gyroscope électronique avec garantie

Conditions de paiement et d'expédition
Minimum Order Quantity
1PCS
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8work days
Supply Ability
1000 Piece/Pieces per Week negotiable
Description du produit
KSGYR311M Gyroscope angulaire universel triaxial
Spécifications du produit
Attribut Valeur
Tension d'entrée 6-15Vdc
Courant entrant <30 mA
Tension de décalage 2.5±0.05V
Tension de sortie 0.5-4.5V
Plage ±250°/s
Poids ≤40g
Description du produit

La série KSGYR311M de gyroscopes angulaires universels triaxiaux est développée par Kacise pour mesurer les vitesses angulaires triaxiales. Chaque axe utilise des puces de technologie MEMS, offrant des performances élevées, un faible coût, une fiabilité et un boîtier robuste avec une fonctionnalité d'auto-test.

Principe de fonctionnement

Le KSGYR311M fonctionne selon le principe du gyroscope à résonateur. Deux structures sensibles en polysilicium, chacune contenant un cadre vibrant à haute fréquence, sont entraînées électrostatiquement à résonner. Les extrémités extérieures du cadre forment une structure sensible à la capacité qui détecte le mouvement de Coriolis dû aux vitesses angulaires, générant un signal électrique traité par des étapes d'amplification et de modulation pour produire un signal de vitesse angulaire proportionnel.

Principales caractéristiques
  • Faible consommation d'énergie
  • Large plage de températures de fonctionnement
  • Large bande passante
  • Taille compacte
  • Entrée/sortie CC
  • Démarrage rapide
  • Rapport performance/coût élevé
Applications
  • Électronique automobile
  • Guidage et contrôle des aéronefs
  • Systèmes de référence d'attitude
  • Stabilisation de plateforme
  • Robotique et stabilisation d'antenne
  • Gyroscopes pour caméras et appareils photo numériques
Rate angulaire universelle triaxiale gyroscope KSGYR311M 0
Spécifications techniques
Paramètres d'alimentation
Tension d'alimentation +6~+15V DC
Puissance @25°C 0.4W
Courant d'alimentation ≤30mA
Plage de sortie 0.5-4.5(V)
Performance du produit
Plage ±250°/s
Taille 34mm×25mm×24mm
Temps de montée en régime 0.02s
Biais 2.5±0.05V dc
Stabilité du biais ≤12°/h
Sensibilité thermique du biais ≤1°/s
Facteur d'échelle 8mV/°/s±0.5mV/°/s
Non-linéarité du facteur d'échelle ≤0.05%
Bruit ≤0.02°/s/g
Seuil ≤2%
Résolution ≤0.02°/s/√Hz; ≤0.01°/s
Bande passante ≥80Hz
Poids <40g
MTBF 100000h
Spécifications environnementales
Température de fonctionnement -45°C~+85°C
Température de stockage -65°C~+125°C
Résistance aux chocs 20000g
Dimensions
Rate angulaire universelle triaxiale gyroscope KSGYR311M 1
