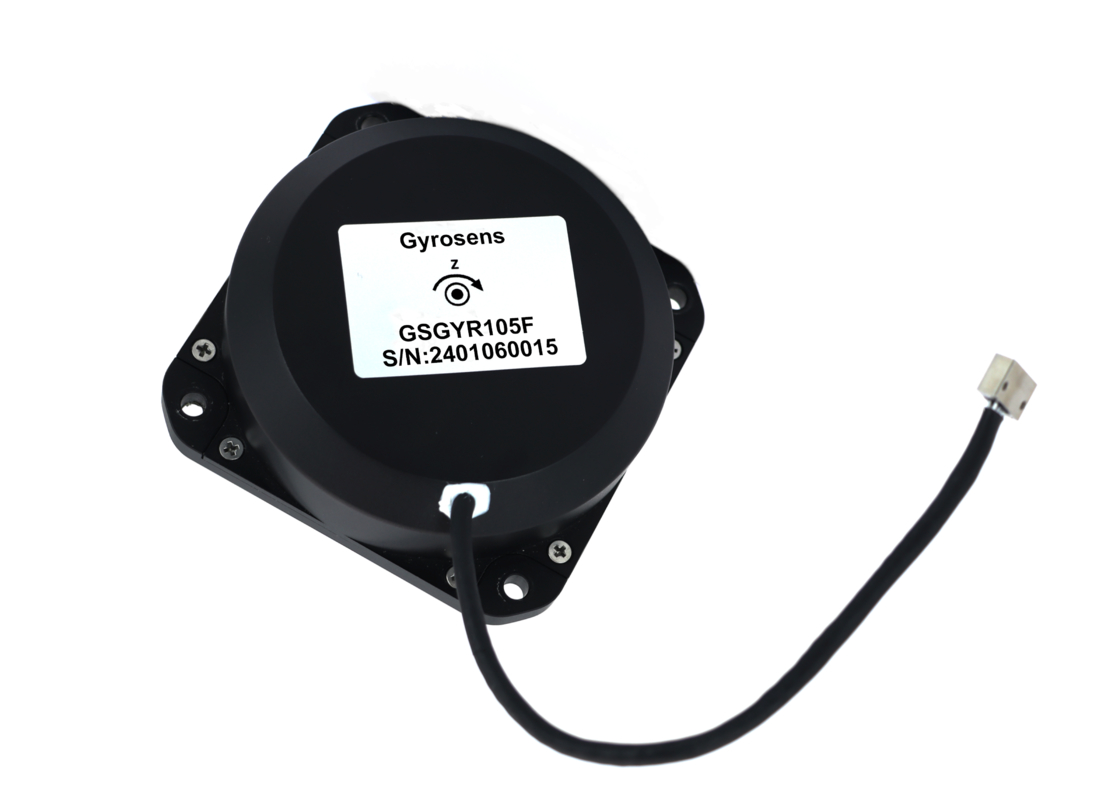

Name: GSGYR105F Gyroscope à fibre optique avec une portée dynamique de ± 500°/s 3s Temps de démarrage et dissipation de puissance < 4W
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GSGYR105F
Price: 431.00 USD
Availability: InStock

À la maison > produits > Sensor électronique de gyroscope >

GSGYR105F Gyroscope à fibre optique avec une portée dynamique de ± 500°/s 3s Temps de démarrage et dissipation de puissance < 4W

Gyroscope à fibre optique à détection numérique en boucle fermée

Détecteur de brouillard de démarrage instantané

Gyroscope optique à faible biais

Lieu d'origine:

CHINE

Nom de marque:

Gyrosens

Certification:

Numéro de modèle:

GSGYR105F

Nous contacter

Demandez un devis

GSGYR105F Gyroscope à fibre optique avec une portée dynamique de ± 500°/s 3s Temps de démarrage et dissipation de puissance < 4W

Détails du produit

Tension d'alimentation:

+5 V CC

Température de fonctionnement:

-45 ° C ～ + 70 ° C

Température de stockage:

-55 ° C ～ + 80 ° C

Dissipation de puissance (température complète):

<4W

Heure de début:

Mettre en évidence:

Gyroscope à fibre optique à détection numérique en boucle fermée

Détecteur de brouillard de démarrage instantané

Gyroscope optique à faible biais

Conditions de paiement et d'expédition

Quantité de commande min

1pcs

Détails d'emballage

Chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des packages standard

Délai de livraison

5-8 jours de travail

Capacité d'approvisionnement

1000 pièces / pièces par semaine négociables

Produits connexes

GSGYR202F Gyroscope à fibre optique avec dérive aléatoire faible <0.1°/√h, stabilité de polarisation <2°/h et sensibilité magnétique de polarisation <0.5°/h/Gs

Obtenez le meilleur prix

GSGYR201F Gyroscope à fibre optique à 2 axes, taille compacte 64×60×40mm et faible consommation d'énergie <4W pour la navigation inertielle

Obtenez le meilleur prix

Gyroscope à fibre optique mono-axe GSGYR114F avec alimentation unique 5V, sortie RS422 et taille compacte de 98×98×35mm

Obtenez le meilleur prix

Gyroscope à fibre optique à axe unique GSGYR112F avec taille 60 × 60 × 30 mm, sortie RS422 et temps de démarrage de 1 s

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Gyroscope à fibre optique GSGYR105F

Introduction du produit

Ce produit est un capteur de vitesse d'angle d'inertie basé sur l'effet optique de Sagnac pour mesurer la vitesse angulaire de rotation du support le long de l'axe sensible.Le circuit de détection numérique en boucle fermée extrait la différence de trajectoire optique de la lumière dans le sens horaire causée par la vitesse angulaire physique externe, module et démodule le signal de tension du signal de voie optique et implémente la rétroaction et le contrôle en boucle fermée pour obtenir la détection du signal de vitesse angulaire en temps réel.

Fonction

Ce produit se compose de deux parties: une unité optique sensible à la vitesse angulaire et une détection de signal, fournissant des informations sur l'accroissement d'angle uniaxial et des informations sur la température interne.

Caractéristiques

Mesurer avec précision la vitesse angulaire des objets en mouvement
Tout à l'état solide, sans pièces tournantes ni pièces de frottement
Longue durée de vie
Début instantané
Structure simple
Faible biais

Applications

appareil photo à cardan
Plateforme de contrôle de vol
Système de navigation par inertie
Système de surveillance de l'inertie
Plateformes optiques, photographiques et autres stables
Unité de mesure de l'inertie

Spécifications techniques

Paramètre	Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.	Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.	Les données de l'échantillon doivent être fournies à l'autorité compétente.
Paramètre de l'alimentation
Voltage d'alimentation	+5V de courant continu	+5V de courant continu	+5V de courant continu
Performance du produit
Les dimensions	989831,5 mm	989833,5 mm	989833,5 mm
Heure de début	3s	3s	3s
Bias (10s doux, température fixe)	Les émissions de CO2 et de CO2	< 0,015°/h	Le débit de CO2 est supérieur à:
Stabilité du biais (10s douce à -45°C~+70°C)	Le taux d'émission de CO2 est supérieur à 0,02°/h (deux secondes)	Le taux d'humidité de l'eau est supérieur à 0,015°/h (10 s)	Le taux d'élimination est de 0,01°/h (deux secondes) < 0,003°/h (deux cent secondes).
Répétabilité du biais	Le taux de CO2 est supérieur à 0,006°/h	Le taux de CO2 est supérieur à:	Le taux de CO2 est supérieur à 0,003°/h
Marche au hasard	Le taux de décharge est de 0,01°/√h	Le taux de décharge est de 0,008°/√h	Le taux de décharge est de 0,05°/√h
Facteur d'échelle non linéaire	< 10 ppm	< 2 ppm	< 2 ppm
Répétabilité par facteur d'échelle	< 10 ppm	< 5 ppm	< 5 ppm
Plage dynamique	± 500°/s	± 300°/s	± 300°/s
Dissipation de puissance (température totale)	< 4W	< 4W	< 4W
Le poids	< 480 g ou 520 g ± 20 g ((emballage B)	520 g ± 20 g	520 g ± 20 g
Environnement
Température de fonctionnement	-45°C+70°C	-45°C+70°C	-45°C+70°C
Température de stockage	-55°C ≈ +80°C	-55°C ≈ +80°C	-55°C ≈ +80°C

Les dimensions
