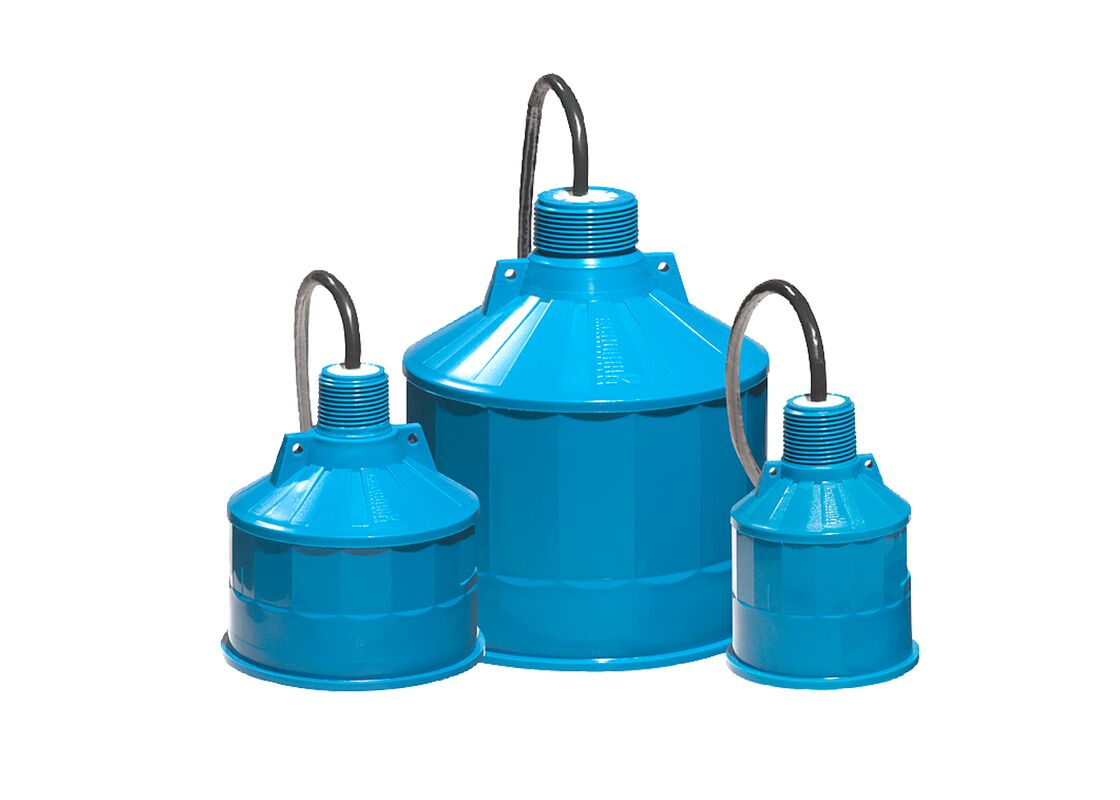

Transducteurs EchoMax XPS
Les transducteurs EchoMax XPS utilisent la technologie ultrasonique pour mesurer le niveau dans une large gamme de liquides et de solides.
Modèles disponibles
| 7ML1121-..... |
TRANSDUCTEUR ECHOMAX XPS-10C |
| 7ML1124-..... |
TRANSDUCTEUR ECHOMAX XPS-15C |
| 7ML1171-..... |
TRANSDUCTEUR ECHOMAX XPS-15F |
| 7ML1155-..... |
Transducteur Echomax XPS-30C |
| 7ML1115-..... |
TRANSDUCTEUR ECHOMAX XPS-10 |
Accessoires et pièces
| Numéro de pièce |
Description |
| 7ML1830-1AN |
EASY AIMER II, ALUMINIUM, 3/4 POUCE NPT AVEC RACCORD GALVANISÉ 1 - 1 1/2 POUCE (POUR UTILISATION AVEC LES TRANSDUCTEURS XPS-30 OU XPS-40 UNIQUEMENT) |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 POUCE NPT AVEC RACCORD PVC 3/4 - 1 POUCE |
| 7ML1830-1AT |
EASY AIMER II, 304, avec FILET NPT, avec raccord 1 1/2 POUCE |
| 7ML1830-1AU |
EASY AIMER II, 304, BRIDE AVEC FILET NPT, AVEC RACCORD, 1 POUCE |
| 7ML1830-1AX |
Bride Easy Aimer II, Aluminium avec adaptateur M20, raccord aluminium 1" et 1-1/2" BSP |
| 7ML1830-1BH |
PROTECTION, IMMERSION, KIT, pour capteurs XPS10/XRS-5 |
| 7ML1830-1BJ |
PROTECTION, IMMERSION, KIT, pour capteurs XPS15 |
| 7ML1830-1BK |
SUPPORT DE BOÎTIER UNIVERSEL, FMS-200 |
| 7ML1830-1BL |
SUPPORT DE CANAL, MONTAGE MURAL, FMS-210 |
| 7ML1830-1BM |
SUPPORT DE CANAL ÉTENDU, MONTAGE MURAL FMS-220 |
| 7ML1830-1BN |
SUPPORT DE CANAL, MONTAGE AU SOL FMS-310 |
| 7ML1830-1BP |
SUPPORT DE CANAL ÉTENDU, MONTAGE AU SOL, FMS-320 |
| 7ML1830-1BQ |
SUPPORT DE CANAL DE PONT, MONTAGE AU SOL, FMS-350 |
| 7ML1830-1DN |
ÉCROU DE BLOCAGE, 1"BSP, À BRIDE, PLASTIQUE |
| 7ML1830-1DP |
Écrou de blocage, 1 1/2"BSP, à bride |
| 7ML1830-1DR |
Écrou de blocage, 1" BSP, simple |
| 7ML1830-1DS |
ÉCROU DE BLOCAGE, 1"NPT, PLASTIQUE |
| 7ML1830-1EA |
ADAPTATEUR 1" BSP - 20MM |
| 7ML1830-1EB |
Adaptateur (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
ADAPTATEUR 1"NPT/M20 |
| 7ML1830-1GN |
Kit adaptateur Easy Aimer, 304, M20 vers 1"NPT, 1"NPT vers 1"BSP, 1"NPT vers 1.5"BSP |
| 7ML1930-1BJ |
ÉTIQUETTE, acier inoxydable, fournie avec trou, 12 X 45MM, une ligne de texte |
| 7ML1930-1FX |
KIT, ISOLATION, 1" NPT, TRANSDUCTEURS |
Principaux avantages
- Compensation de température intégrée
- Faible effet de sonnerie réduit la distance d'extinction
- Face en mousse optionnelle pour les applications poussiéreuses
- Auto-nettoyant et nécessitant peu d'entretien
- Résistant aux produits chimiques
- Hermétiquement scellé
Applications
Les transducteurs XPS peuvent être entièrement immergés, résistent à la vapeur et aux produits chimiques corrosifs, et peuvent être installés sans brides. La série XPS propose des versions pour différentes plages de mesure jusqu'à 30 m (100 pi) et jusqu'à une température maximale de 95 °C (203 °F).
Pendant le fonctionnement, les transducteurs EchoMax émettent des impulsions acoustiques dans un faisceau étroit. Le moniteur de niveau mesure le temps de propagation entre l'émission de l'impulsion et sa réflexion (écho) pour calculer la distance.
Spécifications techniques
| Entrée |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| Plage de mesure |
0,3 ... 10 m (1 ... 33 pi) |
Standard : 0,3 ... 15 m (1 ... 50 pi)
XPS-15F : 0,45 ... 15 m (1,5 ... 50 pi) |
0,6 ... 30 m (2 ... 100 pi) |
| Fréquence |
44 kHz |
44 kHz |
30 kHz |
| Angle du faisceau |
12° |
6° |
6° |
| Emplacement |
Intérieur/extérieur |
Intérieur/extérieur |
Intérieur/extérieur |
| Température ambiante |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F : -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Température de stockage |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F : -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| Degré de pollution |
4 |
4 |
4 |
| Pression |
8 bar g (120 psi g)
À bride : 0,5 bar g (7,25 psi g) |
8 bar g (120 psi g)
À bride : 0,5 bar g (7,25 psi g) |
0,5 bar g (7,25 psi g)
À bride : 0,5 bar g (7,25 psi g) |
| Poids |
0,8 kg (1,8 lb) |
1,3 kg (2,8 lb)
À bride : 2 kg (4,4 lb) |
4,3 kg (9,5 lb) |
| Alimentation |
Fonctionnement du transducteur uniquement avec les contrôleurs Siemens approuvés |
Fonctionnement du transducteur uniquement avec les contrôleurs Siemens approuvés |
Fonctionnement du transducteur uniquement avec les contrôleurs Siemens approuvés |
| Matériau |
Standard : PVDF
À bride : PVDF avec bride CPVC
Option : Face PTFE avec bride CPVC |
Standard : PVDF
À bride : PVDF avec bride CPVC
Option : Face PTFE avec bride CPVC |
Standard : PVDF
À bride : PVDF avec bride CPVC
Option : Face PTFE avec bride CPVC |
| Couleur |
Bleu |
Bleu
XPS-15F : Gris |
Bleu |
| Raccordement process |
1" NPT ou 1" BSPT |
1" NPT ou 1" BSPT
XPS-15F : 1" NPT |
Filetage universel 1,5" (NPT ou BSPT) |
| Degré de protection |
IP66/68 |
IP66/68 |
IP66/68 |
| Câble |
Paire torsadée à 2 fils/blindage tressé et feuille 0,5 mm² (20 AWG) gaine PVC |
Paire torsadée à 2 fils/blindage tressé et feuille 0,5 mm² (20 AWG) gaine PVC |
Paire torsadée à 2 fils/blindage tressé et feuille 0,5 mm² (20 AWG) gaine PVC |
| Séparation |
Max. 365 m (1 200 pi) |
Max. 365 m (1 200 pi) |
Max. 365 m (1 200 pi) |
Certifications et homologations
Standard : CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, DEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (capteur mouillé), Déclaration environnementale des produits (EPD), Métrologie du Kazakhstan
XPS-10C : CSA, CRN, VLAREM II, RoHS, China RoHS, DEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (capteur mouillé), Déclaration environnementale des produits (EPD), Métrologie du Kazakhstan
XPS-15C : CSA, CRN, VLAREM II, RoHS, China RoHS, DEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (capteur mouillé), Déclaration environnementale des produits (EPD), Métrologie du Kazakhstan
XPS-15F : FM Classe I, Div. 1, Groupes A, B, C et D, Classe II Div. 1, Groupes E, F et G, CRN, VLAREM II, RoHS, China RoHS, DEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (capteur mouillé), Déclaration environnementale des produits (EPD), Métrologie du Kazakhstan
XPS-30C : CSA, CRN, VLAREM II, RoHS, China RoHS, DEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (capteur mouillé), Déclaration environnementale des produits (EPD), Métrologie du Kazakhstan
